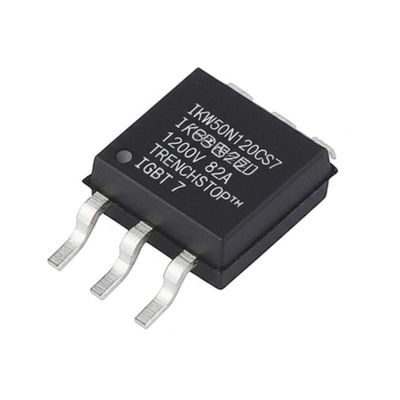

Chip a circuito integrato IKW50N120CS7 1200V 82A TRENCHSTOP™ IGBT 7 Transistor
Descrizione del prodotto
IKW50N120CS7 è un IGBT TRENCHSTOP™ a 1200V, resistente ai cortocircuiti, con 7 transistor e diodo anti-parallelo in un package TO-247. Questo componente offre un basso VCEsat per ottenere perdite di conduzione molto basse nelle applicazioni target. Il diodo a controllo di emettitore molto morbido e veloce co-confezionato aiuta a ridurre al minimo le perdite di commutazione, contribuendo a basse perdite totali.
Specifiche
| Serie |
TRENCHSTOP™ |
| Tipo IGBT |
Trench Field Stop |
| Tensione - Rottura collettore emettitore (Max) |
1200 V |
| Corrente - Collettore (Ic) (Max) |
82 A |
| Corrente - Collettore pulsata (Icm) |
150 A |
| Vce(on) (Max) @ Vge, Ic |
2V @ 15V, 50A |
| Potenza - Max |
428 W |
| Energia di commutazione |
2.8mJ (on), 2.2mJ (off) |
| Tipo di ingresso |
Standard |
| Carica di gate |
290 nC |
| Td (on/off) @ 25°C |
29ns/170ns |
| Condizione di test |
600V, 50A, 2.3Ohm, 15V |
| Tempo di recupero inverso (trr) |
165 ns |
| Temperatura di esercizio |
-40°C ~ 175°C (TJ) |
| Tipo di montaggio |
Through Hole |
| Package / Case |
TO-247-3 |
| Package del dispositivo del fornitore |
PG-TO247-3 |
Caratteristiche principali
- VCE=1200 V
- IC=50 A
- IGBT co-confezionato con diodo a corrente piena, morbido e a basso Qrr
- Bassa tensione di saturazione VCE(sat) = 2.0 V a Tvj=175 °C
- Ottimizzato per topologie di commutazione dura (inverter 2-L, 3-L NPC T-type)
- Resistenza ai cortocircuiti 8 µsec
- Ampia gamma di controllabilità dv/dt
Applicazioni
- Ricarica wireless in cabina
- Servocomando e controllo motore
- Soluzioni inverter stringa a 1 fase
- Controllo motore
- Gruppi di continuità (UPS)
