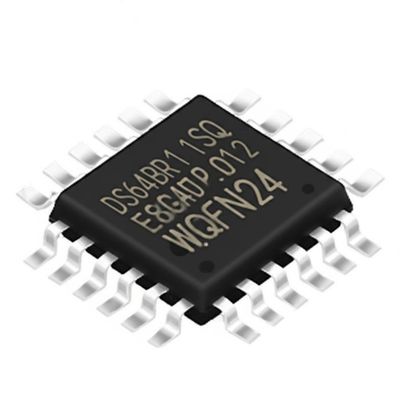

Circuito integrato DS64BR111SQ Chip ripetitore a doppio canale da 6,4 Gbps per collegamenti seriali WQFN24
Descrizione del prodotto
Il DS64BR111SQ è un ripetitore a doppio canale a bassissimo consumo e ad alte prestazioni per collegamenti seriali con velocità dati fino a 6,4 Gbps. Il pinout del DS64BR111 è configurato come una corsia bidirezionale (un canale di trasmissione, un canale di ricezione).
Il DS64BR111SQ è dotato di un potente equalizzatore lineare a tempo continuo (CTLE) a 4 stadi per fornire un aumento fino a +25 dB a 3,2 GHz e aprire un occhio di ingresso completamente chiuso a causa dell'interferenza inter-simbolo (ISI) indotta dai mezzi di interconnessione come un backplane FR-4 o cavi AWG-30. Il trasmettitore è dotato di un driver di de-enfasi in uscita programmabile con un massimo di -12 dB e consente di selezionare i livelli di tensione di ampiezza da 700 mVp-p a 1200 mVp-p per adattarsi a molteplici scenari applicativi.
Specifiche
| Tipo |
Buffer, ReDriver |
| Applicazioni |
SAS, SATA |
| Ingresso |
CML |
| Uscita |
CML |
| Velocità dati (max) |
6,4 Gbps |
| Numero di canali |
2 |
| Tempo di ritardo |
230ps |
| Condizionamento del segnale |
Equalizzazione in ingresso, De-enfasi in uscita |
| Capacità - Ingresso |
10 pF |
| Tensione - Alimentazione |
2,375 V ~ 3,6 V |
| Corrente - Alimentazione |
50mA |
| Temperatura di esercizio |
-40°C ~ 85°C |
| Tipo di montaggio |
Montaggio superficiale |
| Pacchetto / Custodia |
24-WFQFN Exposed Pad |
| Pacchetto dispositivo fornitore |
24-WQFN (4x4) |
Caratteristiche principali
Ripetitore a due canali fino a 6,4 Gbps
1x corsia bidirezionale
Basso consumo energetico di 65 mW/canale (tipico), con opzione per spegnere i canali inutilizzati
Funzionalità avanzate di condizionamento del segnale
Equalizzazione in ricezione fino a +25 dB
De-enfasi in trasmissione fino a -12 dB
Controllo VOD di trasmissione: da 700 a 1200 mVp-p
< 0,2 UI di DJ residuo a 6,4 Gbps
Programmabile tramite selezione pin, EEPROM o interfaccia SMBus
Funzionamento a singola alimentazione selezionabile: 2,5 V o 3,3 V
Pinout Flow-Thru in pacchetto WQFN senza piombo da 4 mm x 4 mm a 24 pin
>5kV HBM ESD Rating
Intervallo di temperatura operativa industriale da -40 a 85°C
Applicazioni
Moduli cavi in rame attivi ad alta velocità e backplane FR-4 in sistemi di comunicazione FC, SAS, SATA 3/6 Gbps (con rilevamento 00B), InfiniBand, CPRI, OBSAI, RXAUI e molti altri
