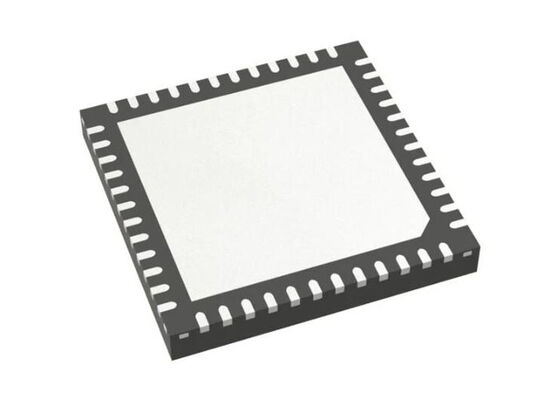

Microcontrollore MCU STM32WB35CCU6A
Microcontrollore wireless STM32 a basso consumo da 2,4 GHz e multiprotocollo
Panoramica del prodotto
L'STM32WB35CCU6A è un dispositivo wireless multiprotocollo e a bassissimo consumo che integra una potente radio compatibile con la specifica Bluetooth® Low Energy SIG 5.4 e IEEE 802.15.4-2011. È dotato di un Arm® Cortex®-M0+ dedicato per operazioni in tempo reale a basso livello.
Progettato per un funzionamento a bassissimo consumo, questo microcontrollore si basa sul core RISC Arm® Cortex®-M4 a 32 bit ad alte prestazioni che opera fino a 64 MHz. Il core include un'unità a virgola mobile (FPU) che supporta l'elaborazione dei dati a singola precisione, un set completo di istruzioni DSP e un'unità di protezione della memoria (MPU) per una maggiore sicurezza delle applicazioni.
Il dispositivo integra memorie ad alta velocità, tra cui fino a 512 KB di memoria flash, fino a 96 KB di SRAM, un'interfaccia di memoria flash Quad-SPI e ampi I/O e periferiche migliorati.
Specifiche tecniche
| Parametro |
Specifiche |
| Tipo |
TxRx + MCU |
| Famiglia/Standard RF |
802.15.4, BT |
| Protocollo |
BT v5.3, Thread, Zigbee® |
| Modulazione |
GFSK |
| Frequenza |
2.405GHz ~ 2.48GHz |
| Velocità dati (Max) |
2Mbps |
| Potenza in uscita |
6dBm |
| Sensibilità |
-100dBm |
| Dimensione memoria |
256kB Flash, 96kB SRAM |
| Interfacce seriali |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Tensione di alimentazione |
1.71V ~ 3.6V |
| Corrente - Ricezione |
4.5mA ~ 7.9mA |
| Corrente - Trasmissione |
5.2mA ~ 12.7mA |
| Temperatura di esercizio |
-40°C ~ 85°C (TA) |
| Tipo di montaggio |
Montaggio superficiale |
| Pacchetto / Custodia |
48-UFQFN Exposed Pad |
| Pacchetto dispositivo fornitore |
48-UFQFPN (7x7) |
Caratteristiche principali
Capacità radio
Ricetrasmettitore RF a 2,4 GHz che supporta Bluetooth® 5.4, PHY e MAC IEEE 802.15.4-2011
Supporto Thread 1.3 e Zigbee® 3.0
Sensibilità RX: -96 dBm (Bluetooth® Low Energy a 1 Mbps), -100 dBm (802.15.4)
Potenza in uscita programmabile fino a +6 dBm con incrementi di 1 dB
Balun integrato per ridurre la BOM
Supporto per velocità dati di 2 Mbps
CPU Arm® Cortex® M0+ a 32 bit dedicata per il livello radio in tempo reale
RSSI accurato per il controllo della potenza
Conformità con ETSI EN 300 328, EN 300 440, FCC CFR47 Parte 15 e ARIB STD-T66
Supporto per PA esterno
Chip companion a dispositivo passivo integrato (IPD) disponibile
Piattaforma a bassissimo consumo
Gamma di alimentazione da 1,71 a 3,6 V
Intervalli di temperatura da -40°C a 85/105°C
Modalità di spegnimento a 13 nA
Modalità Standby a 600 nA + RTC + 32 KB RAM
Modalità Stop a 2,1 µA + RTC + 256 KB RAM
MCU in modalità attiva: < 53 µA/MHz quando RF e SMPS sono attivi
Radio: Rx 4,5 mA / Tx a 0 dBm 5,2 mA
Prestazioni del core
CPU Arm® Cortex®-M4 a 32 bit con FPU
Acceleratore in tempo reale adattivo per l'esecuzione flash a 0 stati di attesa
Frequenza fino a 64 MHz
MPU, 80 DMIPS e istruzioni DSP
1,25 DMIPS/MHz (Drystone 2.1)
219,48 CoreMark® (3,43 CoreMark/MHz a 64 MHz)
Punteggio 303 ULPMark™ CP
Memoria e archiviazione
Fino a 1 MB di memoria flash con protezione del settore (PCROP)
Fino a 256 KB di SRAM con controllo di parità hardware a 64 KB
20x registri di backup a 32 bit
Boot loader che supporta le interfacce USART, SPI, I2C e USB
Capacità di aggiornamento OTA (over the air) Bluetooth® Low Energy e 802.15.4
Interfaccia di memoria Quad SPI con XIP
1 Kbyte (128 parole doppie) OTP
Periferiche analogiche
ADC a 12 bit 4,26 Msps, fino a 16 bit con oversampling hardware
2x comparatori a bassissimo consumo
Uscita bufferizzata a tensione di riferimento precisa di 2,5 V o 2,048 V
Funziona fino a 1,62 V
Applicazioni
Automazione domestica, edilizia e urbana
Alimentatori e convertitori
