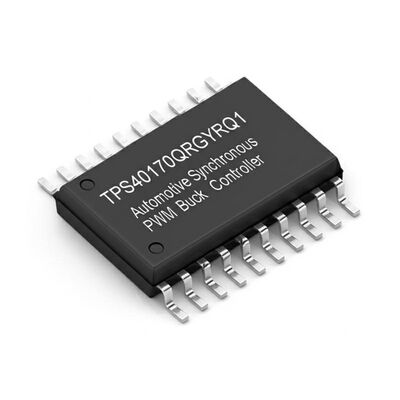

TPS40170QRGYRQ1 Controller Buck PWM sincrono automobilistico
Il TPS40170QRGYRQ1 è un controller buck PWM sincrono completo progettato per applicazioni di convertitori DC-DC ad alta densità di potenza e alta affidabilità. Funzionando con un intervallo di tensione di ingresso da 4,5 V a 60 V, questo controller implementa il controllo in modalità tensione con compensazione feed-forward della tensione di ingresso per una risposta immediata alle variazioni della tensione di ingresso. La frequenza di commutazione è programmabile da 100 kHz a 600 kHz.
Specifiche chiave
| Parametro |
Valore |
| Tipo di uscita |
Driver transistor |
| Funzione |
Step-Down |
| Configurazione dell'uscita |
Positivo |
| Topologia |
Buck |
| Numero di uscite |
1 |
| Fasi di uscita |
1 |
| Alimentazione di tensione |
4.5V ~ 60V |
| Frequenza di commutazione |
100kHz ~ 600kHz |
| Ciclo di lavoro (Max) |
95% |
| Raddrizzatore sincrono |
Sì |
| Sincronizzazione orologio |
Sì |
| Funzionalità di controllo |
Limitazione di corrente, Abilita, Controllo frequenza, Power Good, Soft Start, Tracking |
| Temperatura di esercizio |
-40°C ~ 125°C (TJ) |
| Tipo di montaggio |
Montaggio superficiale |
| Pacchetto / Custodia |
20-VFQFN Exposed Pad |
| Pacchetto dispositivo fornitore |
20-VQFN (3.5x4.5) |
Funzionalità avanzate
- Ampio intervallo di tensione di ingresso da 4,5 V a 60 V
- Tensione di riferimento di 600 mV con precisione dell'1%
- UVLO e isteresi programmabili
- Controllo in modalità tensione con feed-forward di tensione
- Frequenza programmabile tra 100 kHz e 600 kHz
- Sincronizzazione di frequenza bidirezionale con opzione primaria e secondaria
- Protezione da sovracorrente di rilevamento FET lato basso e protezione da cortocircuito di rilevamento FET lato alto con compensazione termica integrata
- Soft start a circuito chiuso programmabile
- Supporta uscite pre-polarizzate
- Spegnimento termico a 165°C con isteresi
- Monitoraggio del tracking della tensione e power good
- ABILITA con spegnimento a bassa corrente di 1-µA
- Uscita LDO da 8 V e 3,3 V
- Diodo bootstrap integrato
- Pacchetto VQFN (RGY) compatto a 20 pin da 4,5 mm × 3,5 mm
Protezione e monitoraggio del sistema
Il TPS40170QRGYRQ1 include funzionalità complete di protezione del sistema, tra cui UVLO programmabile, protezione da sovracorrente (OCP) programmabile tramite rilevamento FET lato basso, protezione da cortocircuito (SCP) selezionabile tramite rilevamento FET lato alto e protezione da spegnimento termico.
Applicazioni target
Sistemi avanzati di assistenza alla guida (ADAS), sistemi di infotainment automobilistici e display cluster automobilistici.
