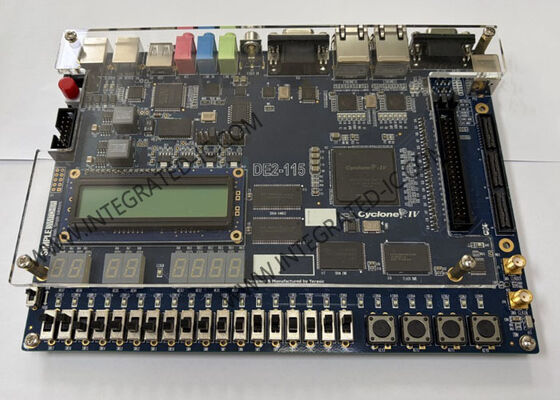

DE2-115 Soluzioni incorporate EP4CE115 Cyclone IV E FPGA Kit di sviluppo e formazione
Il kit di sviluppo e formazione FPGA DE2-115 è dotato del dispositivo Cyclone IV E, progettato per soddisfare la crescente domanda di soluzioni versatili a basso costo in video mobile, voce, accesso ai dati,e applicazioni di imaging di alta qualitàQuesta piattaforma offre un equilibrio ottimale tra efficienza dei costi, consumo di energia e capacità di logica, memoria e DSP complete.
Specifiche fondamentali FPGA
Dotato del dispositivo Cyclone EP4CE115, il DE2-115 offre 114.480 elementi logici (LE) - il più grande disponibile nella serie Cyclone IV E - insieme a fino a 3,9 Mbits di RAM e 266 moltiplicatori.Questa configurazione fornisce funzionalità superiori e un consumo energetico ridotto rispetto ai dispositivi Cyclone di generazione precedente.
Caratteristiche chiave
Dispositivo FPGA
- Cyclone® IV EP4CE115 FPGA
- 114,480 elementi logici (LE)
- 3Memoria integrata di 888 Kbits
- 266 moltiplicatori integrati di 18 x 18
- 4 PLL a uso generale
- 528 I/O degli utenti
Configurazione e programmazione
- Dispositivo di configurazione seriale EPCS64
- Circuiti USB-Blaster integrati
- Supporto per la configurazione in modalità JTAG e AS
Risorse di memoria
- 128 MB (32Mx32bit) SDRAM
- 2MB (1Mx16) di SRAM
- 8MB (4Mx16) Flash con modalità a 8 bit
- EEPROM 32 Kbit
Interfaccia utente
- 18 interruttori e 4 pulsanti
- 18 LED rossi e 9 verdi
- Otto display a 7 segmenti
Audio e schermo
- Codificatore/decodificatore a 24 bit (CODEC)
- di altezza superiore a 1000 mm
- Modulo LCD 16x2
Connettività ed espansione
- Due porte Gigabit Ethernet con supporto 10/100/1000
- 172-pin High Speed Mezzanine Card (HSMC)
- Connettori USB di tipo A e B (conformi a USB 2.0)
- Porta di espansione a 40 pin
- Connettore di uscita VGA con DAC triplo ad alta velocità
- connettore seriale DB-9 (RS232 con controllo del flusso)
- connessione PS/2 per mouse o tastiera
- Socket per schede SD con SPI e modalità SD a 4 bit
Altre caratteristiche
- Tre ingressi dell'orologio dell'oscillatore a 50 MHz
- Connettori SMA per l'ingresso/uscita di orologi esterni
- Modulo ricevitore a infrarossi con telecomando
- Decodificatore TV (NTSC/PAL/SECAM) con connettore TV-in
- Input di corrente continua da desktop con regolatori di commutazione e di scarica
Contenuto del pacchetto
Altera DE2-115 Board, Altera Complete Design Suite DVD per Windows, DE2-115 System CD, Power DC Adapter 12V/2A, cavo di programmazione USB, due intestazioni a 1 pin, due strisce di filo (nero e rosso),Sei piedi di silicioControllo remoto
Componenti elettronici aggiuntivi disponibili
| Numero della parte |
Pacco |
| LAN9698-V/3KW |
LFBGA-356 |
| LAN9694TSN-V/3KW |
LFBGA-356 |
| LAN9696TSN-V/3KW |
LFBGA-356 |
| LAN9696-V/3KW |
LFBGA-356 |
| LAN9698TSN-V/3KW |
LFBGA-356 |
| LAN9694-V/3KW |
LFBGA-356 |
| LAN9694RED-V/3KW |
LFBGA-356 |
| LAN9698RED-V/3KW |
LFBGA-356 |
| LAN9696RED-V/3KW |
LFBGA-356 |
| LAN8804/ZMXC1 |
TQFP-128 |
| LAN8830T-V/PSA |
VQFN-48 |
| LAN9374T-I/ZMX |
TQFP-128 |
| VSC8582XKS-11 |
BGA-256 |
| LAN8830T/PSA |
VQFN-48 |
| LAN9373T-I/ZMX |
TQFP-128 |
| LAN9372T-I/ZMX |
TQFP-128 |
| LAN9360C-I/CQBT-101 |
TFBGA-100 |
| VSC7558-V/5CC |
888-FCBGA |
| VSC7552-V/5CC |
888-FCBGA |
| LAN7430/Y9X |
SQFN-48 |
| LAN9254-I/JRX |
TQFP-80 |
| LAN9253-V/R4X |
QFN-64 |
| VSC8540XMV-05 |
QFN-68 |
| KSZ8061MNGW |
QFN-48 |
| KSZ9031RNXCC |
QFN-48 |
| KSZ9563RNXC |
VQFN-64 |
| VSC8541XMV-03 |
QFN-68 |
| VSC8531XMW-01 |
QFN-48 |
| KSZ8567STXI |
TQFP-128 |
| KSZ9477STXI |
TQFP-128 |
Domande frequenti
I vostri prodotti sono originali?
Sì, tutti i prodotti sono originali, il nostro scopo è fornire nuovi componenti originali importati.
Quali certificati avete?
Siamo una società certificata ISO 9001:2015 e membro di ERAI.
Puoi supportare un ordine o un campione in piccole quantità? Il campione è gratuito?
Sì, supportiamo ordini di campioni e piccole quantità.
Come spedisco il mio ordine?
Utilizziamo corriere espressi tra cui DHL, FedEx, UPS, TNT e EMS. Possiamo anche utilizzare il vostro spedizioniere preferito.e ci assumiamo la responsabilità di qualsiasi danno al vostro ordine.
E il tempo di consegna?
Possiamo spedire le parti in magazzino entro 5 giorni lavorativi. Per gli articoli non in magazzino, confermeremo il tempo di consegna in base alla quantità dell'ordine.
