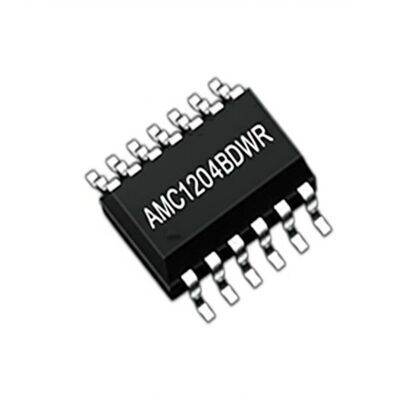

AMC1204BDWR chip di circuito integrato
Modulatore Delta-Sigma isolato a 20 MHz in pacchetto SOIC16
Visualizzazione del prodotto
L'AMC1204BDWR è un modulatore di uscita digitale a 1 bit isolato delta-sigma (ΔΣ) che può essere clockato fino a 20 MHz.L'isolamento digitale dell'uscita del modulatore è fornito da una barriera al biossido di silicio (SiO2) altamente resistente alle interferenze magnetiche.
Questo dispositivo fornisce una soluzione a singolo chip per la misurazione di piccoli segnali attraverso le resistenze di shunt in applicazioni isolate di barriera.Queste resistenze sono comunemente utilizzate per il rilevamento di corrente negli inverter di controllo motore, sistemi di generazione di energia verde e varie applicazioni industriali.
Specifiche tecniche
| Parametro |
Valore |
| Tipo |
Modulatore |
| Numero di canali |
1 |
| Risoluzione |
16 bit |
| Tasso di campionamento |
78k al secondo |
| Interfaccia dati |
SPI |
| Fonte di alimentazione della tensione |
Analoghi e digitali |
| Fornitura di tensione |
3.3V, 5V |
| Temperatura di funzionamento |
-40°C a 105°C |
| Tipo di montaggio |
Montaggio superficiale |
| Confezione / Cassa |
16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore |
16-SOIC |
Caratteristiche chiave
- ± 250 mV gamma di tensione di ingresso ottimizzata per le resistenze di shunt
- tensione di funzionamento: 1200 VPEAK
- Immunità transitoria: 15 kV/μs
- Alta immunità al campo elettromagnetico
- Performance eccezionale del CA:
- SNR: 84 dB (minimo)
- THD: -80 dB (massimo)
- Eccellente precisione di corrente continua:
- INL: ±8 LSB (massimo)
- Errore di guadagno: ± 2% (massimo)
- Input di orologio esterno per una sincronizzazione più facile
- Specifica completa su un intervallo di temperatura industriale esteso
Applicazioni
Sensore di corrente basato su resistenza di shunt in:
- Controlli motori
- Sistemi energetici verdi
- Applicazioni per inverter
- Forniture di alimentazione ininterrotte
