MP6536DU-LF - CI driver a ponte a tre canali da 26 V con corrente di uscita da 5,5 A, package QFN40

MP6536DU-LF - CI driver a ponte a tre canali da 26 V con corrente di uscita da 5,5 A, package QFN40
MP6536DU-LF - CI driver a ponte a tre canali da 26 V con corrente di uscita da 5,5 A, package QFN40

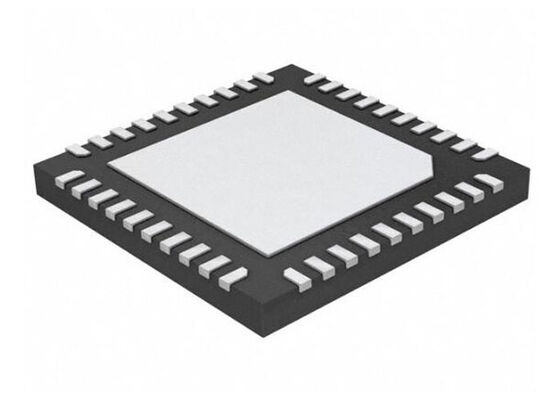

Grande immagine :  MP6536DU-LF - CI driver a ponte a tre canali da 26 V con corrente di uscita da 5,5 A, package QFN40

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: MP6536DU-LF
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: QFN-40
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: T/T, L/C, Western Union
Contatto

MP6536DU-LF - CI driver a ponte a tre canali da 26 V con corrente di uscita da 5,5 A, package QFN40

Descrizione
Part Number: MP6536DU-LF Output Current: 5.5 A
Pd - Power Dissipation: 4.2 W Voltage - Supply: 5V ~ 26V
Rds On (Typ): 140mOhm LS + HS Operating Temperature: -40°C ~ 125°C (TJ)
Evidenziare:

Circuito integrato driver da 26 V

,

Driver a mezzo ponte a 3 canali

,

Chip del circuito integrato con corrente di uscita da 5

Chip a circuito integrato MP6536DU-LF Driver a ponte a 3 canali IC QFN40
L'MP6536DU-LF è un circuito integrato driver a ponte a 3 canali progettato specificamente per pilotare motori CC senza spazzole a 3 fasi. Questo componente avanzato incorpora funzionalità di protezione complete, tra cui modalità di spegnimento a bassa corrente, modalità standby, protezione da sottotensione in ingresso, limitazione di corrente, spegnimento termico e uscita del segnale di segnalazione guasti.
Specifiche del prodotto
Parametro Valore
Configurazione dell'uscita Ponte a metà (3)
Applicazioni Motori CC, Uso generale
Interfaccia Logica, PWM
Tipo di carico Capacitivo
Tecnologia Power MOSFET
Rds On (Tip) 140mOhm LS + HS
Corrente - Uscita / Canale 5.5A
Corrente - Picco di uscita 5.5A
Tensione - Alimentazione 5V ~ 26V
Tensione - Carico 5V ~ 26V
Temperatura di esercizio -40°C ~ 125°C (TJ)
Caratteristiche Circuito di bootstrap
Protezione da guasti Limitazione di corrente, Sovratemperatura, Cortocircuito, UVLO
Tipo di montaggio Montaggio superficiale
Pacchetto / Custodia 40-VFQFN Exposed Pad
Pacchetto dispositivo fornitore 40-QFN (5x5)
Caratteristiche principali
  • Gamma operativa VDD da 5V a 26V
  • Capacità di uscita di corrente di picco di ±5,5 A
  • Supporto frequenza PWM fino a 1 MHz
  • Interruttori di alimentazione integrati protetti da 0,14Ω
  • Tempo morto di commutazione di 10 ns
  • Tutti gli interruttori con limitazione di corrente
  • Protezione interna da sottotensione
  • Protezione termica interna
  • Protezione da cortocircuito
  • Segnalazione di uscita guasti per il monitoraggio del sistema
Applicazioni principali
Sistemi di azionamento motore BLDC a 3 fasi
