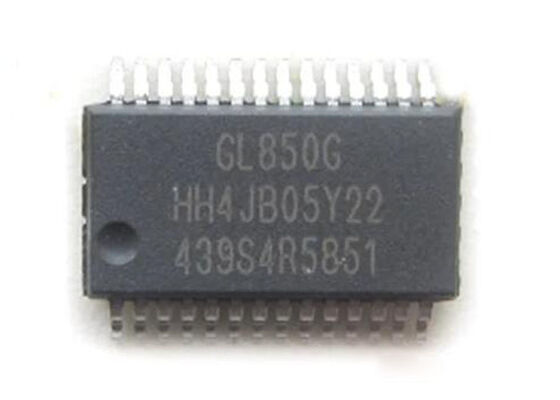

Chip a circuito integrato GL850G Hub Controller USB 2.0 480Mb/s
Il GL850G è un Hub Controller USB 2.0 che integra sia i regolatori di caduta di tensione da 5V a 3,3V che da 3,3V a 1,8V in un singolo chip, eliminando la necessità di componenti LDO esterni. Il pin di abilitazione dell'alimentazione supporta sia gli interruttori di alimentazione ad abilitazione alta che ad abilitazione bassa, offrendo maggiore flessibilità nella selezione dei componenti.
Questo controller è dotato di un processore RISC a 8 bit integrato che gestisce i registri di controllo/stato e risponde alle richieste dell'host USB. Il firmware controlla l'I/O (GPIO) per accedere all'EEPROM esterna, consentendo la configurazione personalizzata di PID e VID come definito nell'EEPROM esterna.
Specifiche tecniche
| Categoria prodotto |
IC interfaccia USB |
| Tipo di prodotto |
Controller USB |
| Tipo di controller |
Hub controller USB |
| Stile di montaggio |
SMD/SMT |
| Pacchetto / Custodia |
SSOP-28 |
| Standard |
USB 2.0 |
| Velocità dati |
480 Mb/s |
| Gamma di tensione di alimentazione |
3 V - 5,5 V |
| Corrente di alimentazione operativa |
52,4 mA |
| Temperatura di esercizio |
0℃ a +85℃ |
| Tipo di interfaccia |
USB |
| Numero di porte |
5 porte |
| Tensione di alimentazione operativa |
3,3 V, 5 V |
Caratteristiche principali
- Conforme alle specifiche USB Revisione 2.0
- Supporto per 4/3/2 porte downstream tramite configurazione dei pin I/O
- La porta upstream supporta sia il traffico ad alta velocità (HS) che a piena velocità (FS)
- Le porte downstream supportano il traffico HS, FS e a bassa velocità (LS)
- 1 pipe di controllo (endpoint 0, payload dati da 64 byte) e 1 pipe di interruzione (endpoint 1, payload dati da 1 byte)
- Compatibile con le specifiche USB Revisione 1.1
- Microprocessore a 8 bit su chip con architettura simile a RISC
- Set di istruzioni ottimizzato per USB con prestazioni di 6 MIPS @ 12MHz
- RAM da 64 byte e ROM a maschera da 2K
- Supporto per PID, VID personalizzati leggendo l'EEPROM esterna
- Configurazione della porta downstream tramite EEPROM esterna
- Ricetrasmettitore USB 2.0 integrato
- Pull-up da 1,5KΩ e pull-down da 15KΩ integrati per segnali USB
- Resistore seriale integrato per segnali USB
- Conforme ai requisiti di alimentazione del bus
- Passaggio automatico tra modalità autoalimentata e alimentata da bus
- Supporto per dispositivi composti (non rimovibili nelle porte downstream) tramite configurazione dei pin I/O
- Supporto per dispositivi non rimovibili configurabile
- PLL integrato supporta l'ingresso di clock esterno a cristallo/oscillatore da 12 MHz
- Regolatore da 5V a 3,3V integrato
- Basso consumo energetico
- Driver di uscita migliorati con controllo della velocità di variazione per la riduzione delle EMI
- Rilevamento interno di guasto di alimentazione per il ripristino ESD
- Configurazione della porta downstream tramite GPIO senza EEPROM esterna
Applicazioni
- Hub USB autonomo
- Hub USB della scheda madre del PC, docking del notebook
- Console di gioco
- Hub monitor LCD
- Qualsiasi dispositivo composto che richiede la funzionalità di hub USB
