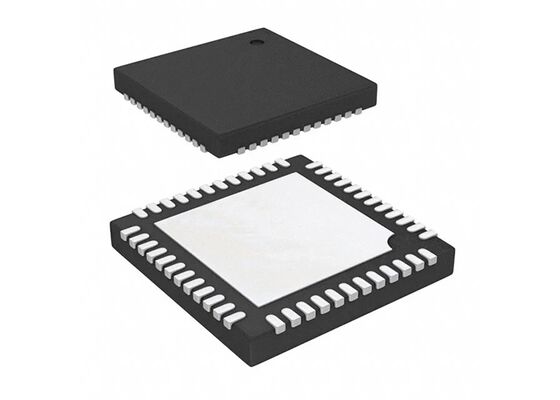

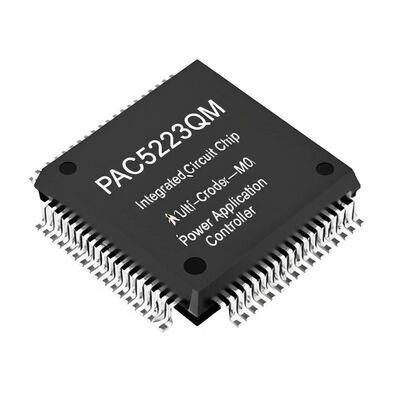

PAC5223QM Controller di applicazione di potenza multi-mode a chip arm Cortex-M0
Il PAC5223QM fa parte del portafoglio completo di prodotti Power Application Controller® (PAC) di Active-Semi,specificamente ottimizzato per il controllo e l'alimentazione di elettrodomestici intelligenti di nuova generazioneQuesto controller applicativo avanzato integra un nucleo di microcontrollore a 32 bit Arm® Cortex®-M0 a 50 MHz con il proprietario Multi-Mode Power ManagerTM di Active-Semi.Configurable Analog Front EndTM, e Application Specific Power DriversTM per creare sistemi di alimentazione e applicazioni di uso generale basati su microcontrollori compatti per alimentatori digitali e applicazioni di controllo motore.
Specificativi del prodotto
| Applicazioni |
Apparecchi, dispositivi e attrezzature intelligenti per l'energia |
| Processore di base |
ARM® Cortex®-M0 |
| Tipo di memoria del programma |
Flash (32KB) |
| Serie di controller |
PACTM |
| Dimensione della RAM |
8K x 8 |
| Interfaccia |
I2C, SPI, SWD, UART |
| Numero di I/O |
25 |
| Temperatura di funzionamento |
-40°C ~ 105°C |
Caratteristiche chiave
Gestore di potenza multi-mode proprietario
- Controller di alimentazione a commutazione multi-mode configurabile per topologie di alta tensione buck SEPIC o AC/DC Flyback
- Fornitura di corrente continua fino a 70 V o di linea AC
- 4 regolatori lineari con gestione dell'alimentazione e dell'ibernazione
- Controllo della potenza e della temperatura, avvertimento e rilevamento dei guasti
Front-end analogo configurabile proprietario
- 10 pin di I/O analogico anteriore
- 3 amplificatori di guadagno differenziali programmabili
- 4 amplificatori di guadagno programmabili a una sola estremità
- 10 comparatori
- 2 DAC (10-bit e 8-bit)
Motori di potenza specifici per applicazioni proprietarie
- 3 driver di cancello a lato basso e 3 driver di cancello a lato alto con capacità di comando di cancello 1A
- Ritardatori configurabili e protezione da guasti rapidi
Caratteristiche del microcontrollore di base
- 50 MHz Arm Cortex-M0 Core di microcontrollore a 32 bit
- Multiplicatore veloce a ciclo singolo a 32 bit x 32 bit
- 24 bit SysSick timer
- Controller di interruzione vettoriale annidato (NVIC) con 20 interruzioni esterne
- Controllo di interruzione di sveglia che consente modalità di sonno a risparmio energetico
- Dispositivi di controllo del tempo per il funzionamento a bassa potenza
- 32kB di memoria FLASH e 8kB di memoria SRAM
- ADC a 10 bit 1μs con motore di controllo multi-ingresso/multi-campione
- 9 Input ADC, inclusi quelli provenienti da un'interfaccia analoga configurabile
Funzioni di I/O e di orologeria
- 3.3V I/O con 3 I/O di uso generale con ingresso analogico a tre stati e dedicato ad ADC
- Vero I/O 5V con 12 I/O di uso generale con tri-stato, pull-up e pull-down e alimentazione I/O dedicata
- Configurabile come veri I/O a 5 o 3,3 V
- Orologio flessibile e PLL da oscillatore interno al 2%, oscillatore ad anello, orologio esterno o cristallo
Tempismo e comunicazione
- 9 generatori di cronometraggio, compresi quattro cronometri a 16 bit con fino a 16 blocchi PWM/CC e 7 regolatori di tempo morto indipendenti
- 24 bit watchdog timer (4s o 8s)
- Orologio in tempo reale a 24 bit
- 24 bit SysSick timer
- Timer di sveglia per le modalità di sonno da 0,125 a 8 secondi
- Interfacce di comunicazione SPI, I2C e UART
- Interfaccia di debug SWD con funzione di disabilitazione dell'interfaccia
Applicazioni
- Strumenti elettrici
- Strumenti da giardino
- Prodotti bianchi
- Controller di velocità incorporati
- Dispositivi di controllo del motore
