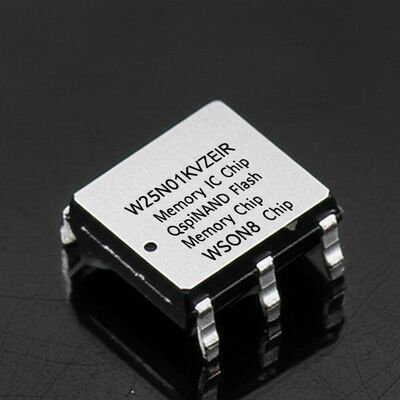

W25N01KVZEIR Memory IC Chip - 1Gbit SLC QspiNAND Flash Memory
Il W25N01KVZEIR è un circuito integrato di memoria flash 1Gbit SLC QspiNAND che fornisce una soluzione di archiviazione ottimale per sistemi con requisiti limitati di spazio, numero di pin e potenza.Questo chip di memoria avanzata funziona su un singolo 2.7V a 3.6V con un consumo di corrente notevolmente basso di soli 25mA durante il funzionamento attivo e 10μA in modalità standby.
L'array di memoria 1Gbit è organizzato in 65.536 pagine programmabili, ciascuna contenente 2.048 byte.mentre le operazioni di cancellazione vengono eseguite in gruppi di 64 pagine (cancellazione di blocchi da 128 KB).
Specifiche tecniche
| Parametro |
Specificità |
| Serie |
SpiFlash® |
| Tipo di memoria |
Non volatili |
| Formato di memoria |
Flash |
| Tecnologia |
FLASH - NAND (SLC) |
| Dimensione della memoria |
1Gbit |
| Organizzazione della memoria |
128M x 8 |
| Interfaccia della memoria |
SPI - Quad I/O |
| Frequenza dell'orologio |
104 MHz |
| Scrivere il tempo di ciclo |
700 μs |
| Tempo di accesso |
7 ns |
| Fornitura di tensione |
2.7V ~ 3.6V |
| Temperatura di funzionamento |
-40°C ~ 85°C (TA) |
| Tipo di montaggio |
Montaggio superficiale |
| Confezione / Cassa |
8-WDFN Pad esposto |
| Confezione del dispositivo del fornitore |
8-WSON (8x6) |
Caratteristiche chiave
Famiglia di memoria QspiNAND
- W25N01KV: capacità 1G-bit / 128M-Byte
- Interfaccia SPI standard con CLK, /CS, DI, DO, /WP, /Hold
- Supporto a doppio SPI con CLK, /CS, IO0, IO1, /WP, /Hold
- Interfaccia Quad SPI con CLK, /CS, IO0, IO1, IO2, IO3
- Compatibile con i comandi flash seriali SPI standard
Funzionamento ad alte prestazioni
- 104 MHz velocità di clock SPI standard/dual/quad
- Performance SPI doppio/quadrivale a 208/416MHz
- Operazioni di programmazione e cancellazione rapide
- 60,000 durata di cancellazione/cicli di programma
- Capacità di conservazione dei dati per 10 anni
Efficienza energetica e affidabilità
- Fornitore di alimentazione singolo da 2,7 a 3,6 V
- Basso consumo energetico: 25mA attivo, 10μA in standby
- Ampia gamma di temperature di esercizio: da -40°C a +85°C/105°C
Architettura avanzata
- Architettura flessibile di cancellazione di blocchi da 128KB
- Capacità uniforme di cancellazione di blocchi da 128K-Byte
- Metodi di caricamento dei dati a più pagine per una maggiore flessibilità
Maggiore sicurezza e protezione
- ECC a 4 bit sul chip per l'integrità della matrice di memoria
- Blocchi 0-7 e 1020-1023 convalidati in fabbrica con ECC abilitato
- Bits di stato ECC per il monitoraggio dei risultati
- Protezione da scrittura software e hardware
- Blocco dell'alimentazione e protezione OTP
- Pagine ID e parametri unici
- Dieci pagine OTP da 2KB per l'archiviazione sicura dei dati
