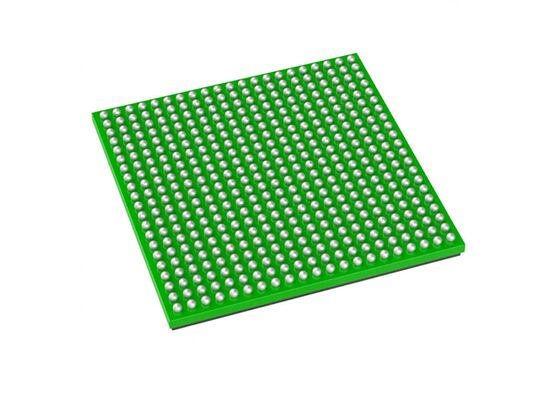

AM2432BKFGHIALXR Microcontrollore Sitara MCU 800 MHz Dual-Core di Grado Industriale per Azionamenti Motore e PLC

AM2432BKFGHIALXR Microcontrollore MCU 800 MHz Dual-Core SitaraTM Microcontrollore 293-VFBGA

Descrizione del prodotto AM2432BKFGHIALXR
AM2432BKFGHIALXR è un'estensione del portafoglio di qualità industriale di Sitara in microcontrollori ad alte prestazioni.di potenza inferiore o uguale a 1000 W, che richiedono una combinazione di comunicazioni e di elaborazione in tempo reale.

Specificità dell'AM2432BKFGHIALXR

Caratteristiche dell'AM2432BKFGHIALXR
Sottosistemi MCU fino a 2× dual-core Arm Cortex-R5F operanti fino a 800 MHz, altamente integrati per l'elaborazione in tempo reale
I cluster Arm Cortex-R5F a doppio nucleo supportano il funzionamento a doppio e singolo nucleo
32KB di cache I e 32KB di cache D per core R5F con ECC SECDED su tutte le memorie
Single-core: 128KB di TCM per cluster (128KB di TCM per core R5F)
Dual-core: 128KB TCM per cluster (64KB TCM per core R5F)
1 × MCU a monocore Arm Cortex-M4F fino a 400 MHz
256KB di SRAM con ECC SECDED
Fino a 2 MB di RAM on-chip (OCSRAM) con ECC SECDED:
Può essere diviso in banche di memoria più piccole in incrementi di 256KB per 8 banche di memoria separate
Ogni banca di memoria può essere assegnata a un singolo nucleo per facilitare la partizione delle attività software
Sottosistema DDR (DDRSS)
Supporta i tipi di memoria LPDDR4, DDR4
Autobus dati a 16 bit con ECC in linea
Supporta velocità fino a 1600 MT/s
Controller di sicurezza di gestione dei dispositivi (DMSC-L)
Controller centralizzato del sistema SoC
Gestisce i servizi di sistema, inclusi l'avvio iniziale, la sicurezza e la gestione dell'orologio/reset/power
Comunicazione con varie unità di elaborazione tramite gestore di messaggi
Interfaccia semplificata per l'ottimizzazione dei periferici non utilizzati
Funzionalità di Debug on-Chip tramite interfacce JTAG e Trace)
Sottosistema di movimentazione dei dati (DMSS)
DMA (BCDMA) di copia di blocco
Packet DMA (PKTDMA)
Proxy sicuro (SEC_PROXY)
Acceleratore ad anello (RINGACC)
Sottosistema di sincronizzazione del tempo
Modulo di sincronizzazione temporale della piattaforma centrale (CPTS)
Timer Manager (TIMERMANAGER) con 1024 timer
Sincronizzazione e confronto di eventi di interruzione dei router
2× Sottosistemi di comunicazione industriale Gigabit (PRU_ICSSG)
Supporto opzionale per Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, Time-Sensitive Networking (TSN) e altri protocolli di rete
Compatibilità con il sistema PRU-ICSS 10/100Mb
Ogni PRU_ICSSG contiene:
3 × PRU RISC Cores per fetta (2 × Slice per PRU_ICSSG)
Unità di riferimento per l'uso generale (PRU)
Unità di controllo in tempo reale PRU (PRU-RTU)
PRU Core di trasmissione (PRU-TX)
Ogni nucleo PRU supporta le seguenti caratteristiche:
RAM di istruzioni con ECC
RAM a lato largo
Multiplicatore con accumulatore opzionale (MAC)
Acceleratore hardware CRC16/32
Swap di byte per la conversione Big/Little Endian
Acceleratore hardware SUM32 per somma di controllo UDP
Gestione delle attività per il supporto di prevenzione
Fino a 2 porte Ethernet
RGMII (10/100/1000)
MII (10/100)
Tre RAM per dati con ECC
8 banche di memoria scratchpad di registri a 30 × 32 bit
Controller di interruzione e task manager
Periferie Ethernet industriali (IEP) da 2 × 64 bit per timbratura e altre funzioni di sincronizzazione del tempo
Interfacce SDFM (Sigma-Delta Filter Module) 18×
Logica del cortocircuito
Logica in eccesso di corrente
Interfacce per codificatori di posizione multi-protocollo
1× Modulo di cattura avanzato (ECAP)
16550-compatibile UART
Orologio dedicato a 192 MHz per supportare PROFIBUS a 12 Mbps
Supporto di avvio sicuro
Ragione di fiducia (Root-of-Trust) applicata con hardware
Supporto per la commutazione RoT tramite chiave di backup
Sostegno per la protezione contro le rilevazioni, la protezione della proprietà intellettuale e la protezione contro il retrocesso
DMSC-L (Security Co-Processor) per la gestione delle chiavi e della sicurezza, con interconnessione dedicata a livello di dispositivo per la sicurezza
Cane da guardia/timer/IPC sicuro
Ampio supporto firewall per l'isolamento
Accelerazione crittografica supportata
Motore crittografico con capacità di commutazione automatica del materiale chiave in base al flusso di dati in entrata
Supporta i core crittografici
Dimensioni delle chiavi AES 128-/192-/256-bit
SHA2 ‡ 224-/256-/384-/512-bit taglie chiave
DRBG con vero generatore di numeri casuali
PKA (Public Key Accelerator) per assistere l'elaborazione RSA/ECC per l'avvio sicuro
Debug di sicurezza
Accesso di debug controllato da software sicuro
Debug di sicurezza
6× porte di circuito integrato (I2C)
Moduli di ricezione/trasmissione universali asincroni (UART)
Convertitori analogico-digitali (ADC) da 1 × 12 bit
Tasso di campionamento configurabile fino a 4 MSPS
Input analogici 8× multiplexati
Controller per interfacce periferiche seriali multicanale (SPI)
3× Moduli I/O (GPIO) di uso generale
Moduli di modulazione della larghezza dell'impulso (EPWM) 9x
3× Moduli di cattura avanzata (ECAP)
Moduli 3× Enhanced Quadrature Encoder Pulse (EQEP)
2× moduli MCAN (Modular Controller Area Network) con supporto completo CAN-FD
2× Fast Serial Interface Transmitter (FSITX) core
6× Fast Serial Interface Receiver (FSIRX) core

Applicazioni dell'AM2432BKFGHIALXR
Controller di logica programmabile (PLC)
Motori di trasmissione
I/O a distanza
Robot per l'automazione industriale
Robot industriali e collaborativi
Portale di monitoraggio delle condizioni
Modulo di comunicazione
Trasmettitore di campo
Prova e misurazione
Robot mobili industriali
Robot per la domotica
Controller a scopo generale
