Chip a circuito integrato LMH32401IRGTR Amplificatore di transimpedenza con uscita differenziale a guadagno programmabile da 450 MHz

Chip a circuito integrato LMH32401IRGTR Amplificatore di transimpedenza con uscita differenziale a guadagno programmabile da 450 MHz

Descrizione del prodotto di LMH32401IRGTR
Il dispositivo LMH32401IRGTR è un amplificatore di transimpedenza con ingresso single-ended e uscita differenziale a guadagno programmabile per applicazioni di rilevamento e misurazione della distanza laser (LIDAR). Il dispositivo LMH32401IRGTR può essere configurato con un guadagno di 2 kΩ o 20 kΩ. Il dispositivo LMH32401IRGTR ha 1,5 VPP di oscillazione in uscita ed è progettato per pilotare un carico da 100-Ω.

Il dispositivo LMH32401IRGTR ha un clamp integrato da 100 mA che protegge l'amplificatore e consente al dispositivo di riprendersi rapidamente da una condizione di ingresso sovraccarico. Il dispositivo LMH32401IRGTR è inoltre dotato di un circuito integrato di cancellazione della luce ambientale che può essere utilizzato al posto dell'accoppiamento AC tra il fotodiodo e l'amplificatore per risparmiare spazio sulla scheda, oltre a ridurre i costi del sistema. Il circuito di cancellazione della luce ambientale può essere disabilitato nei casi in cui è richiesto l'accoppiamento DC.

Il dispositivo LMH32401IRGTR può essere messo in modalità a basso consumo utilizzando il pin EN per risparmiare energia quando l'amplificatore non è in uso. Mettere l'amplificatore in modalità a basso consumo posiziona i suoi pin di uscita in uno stato ad alta impedenza. Questa funzione consente di multiplexare diversi amplificatori LMH32401IRGTR su un singolo ADC con il pin di controllo EN che funge da funzione di selezione del multiplexer.

Caratteristiche di LMH32401IRGTR
Guadagno programmabile integrato: 2 kΩ o 20 kΩ
Prestazioni, guadagno = 2 kΩ, CPD = 1 pF:
– Larghezza di banda: 450 MHz
– Rumore riferito all'ingresso: 250 nARMS
– Tempo di salita, tempo di discesa: 0,8 ns
Prestazioni, guadagno = 20 kΩ, CPD = 1 pF:
– Larghezza di banda: 275 MHz
– Rumore riferito all'ingresso: 49 nARMS
– Tempo di salita, tempo di discesa: 1,3 ns
Cancellazione della luce ambientale integrata
Clamp di protezione integrato da 100 mA
Multiplexer di uscita integrato
Ampia oscillazione in uscita: 1,5 VPP
Corrente di riposo: 30 mA

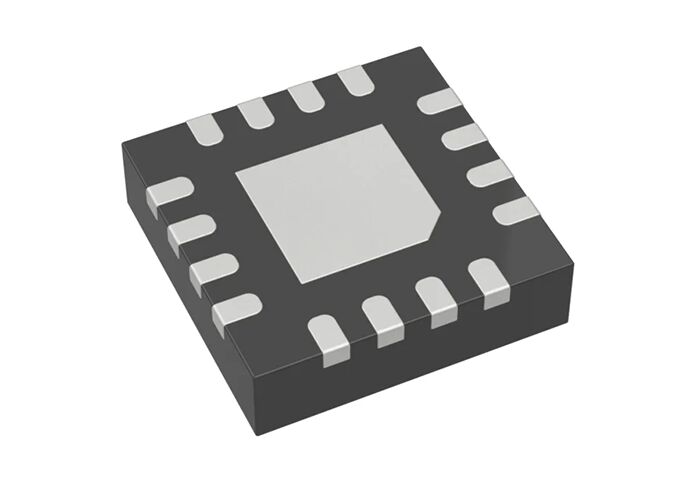

Pacchetti: VQFN a 16 pin e die nudo
Intervallo di temperatura: –40 a +125°C

Applicazioni di LMH32401IRGTR
LIDAR a scansione meccanica
LIDAR a scansione a stato solido
Misuratore di distanza laser
Sensore di posizione ToF ottico
Visione del drone
LIDAR per robot industriali
LIDAR per robot mobili
LIDAR per robot aspirapolvere
