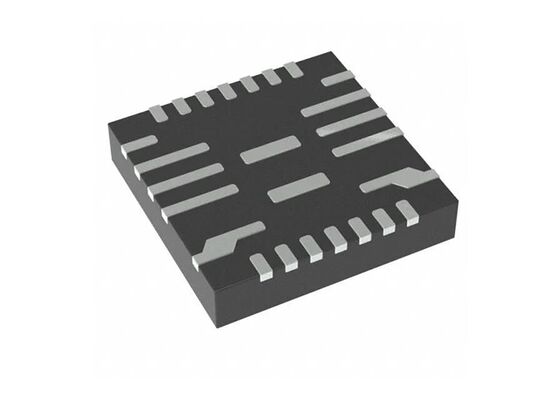

MP6540HGU Chip di circuito integrato 50V 5A Tre fasi di alimentazione senza spazzole
MP6540HGU è un driver di motore a corrente continua a tre fasi senza spazzole che integra tre mezzo-ponti costituiti da sei MOSFET di potenza N-channel, pre-driver, alimentatori gate drive e amplificatori di senso di corrente.
Specifiche di prestazione
L'MP6540HGU può fornire fino a 6A di corrente di picco e 5A di corrente di uscita continua, in base alle condizioni termiche e PCB.Il dispositivo utilizza una pompa di carica interna per generare la tensione di alimentazione del gate drive per i MOSFET a lato alto, e un circuito di carica a goccia che mantiene una tensione di azionamento del cancello sufficiente per funzionare al 100% del ciclo di lavoro.
Principali vantaggi
- L'integrazione completa elimina i FET esterni e riduce le dimensioni della soluzione
- Capacità di rilevamento della corrente interna
- Corrente di uscita massima possibile in un pacchetto di 5 mmx5 mm
- Bassi costi complessivi della soluzione
Caratteristiche tecniche
- 5.5V a 50V tensione di funzionamento dell'alimentazione
- Corrente di uscita 5A / corrente di picco 6A
- RDS basso ((ON): HS + LS 50mΩ
- Input PWM e ENBL
- La pompa di carica interna supporta il 100% del ciclo di lavoro
- Amplificatori bidirezionali integrati
- Rettifica sincrona automatica
Applicazioni
- Motori a corrente continua senza spazzole
- Motori a magnete sincrono permanente
