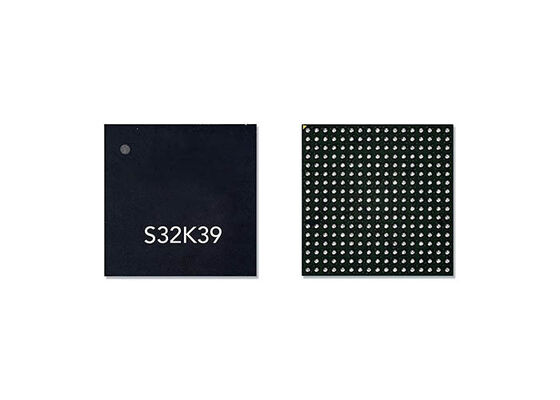

MCU microcontrollore S32K396EHT1MJBS
Microcontrollori ARM Cortex M7 da 320 MHz per applicazioni di elettrificazione
Panoramica del prodotto
S32K396EHT1MJBS è un microcontroller appositamente progettato per applicazioni su veicoli elettrici (EV), che offre una combinazione ottimale di prestazioni, integrazione, networking, sicurezza e funzionalità di sicurezza funzionale.
Capacità chiave
Questo microcontroller fornisce una potenza di calcolo sufficiente per controllare fino a un motore a sei fasi o due motori trifase utilizzando loop di controllo di oltre 200 kHz, ospitando contemporaneamente algoritmi AI/ML o altre applicazioni di monitoraggio. Supporta applicazioni di attuazione intelligente remota tramite Ethernet Time-Sensitive Networking (TSN) per le moderne architetture di veicoli zonali e riduce i costi di sistema con il risolutore software ASIL D e l'integrazione analogica.
Specifiche tecniche
| Serie | S32K396 |
| Stile di montaggio | SMD/SMT |
| Pacchetto/custodia | BGA-289 |
| Nucleo | BRACCIO Corteccia M7 |
| Dimensioni della memoria del programma | 6MB |
| Larghezza del bus dati | 32 bit |
| Risoluzione dell'ADC | 12 bit |
| Frequenza massima dell'orologio | 320 MHz |
| Numero di I/O | 237 I/O |
| Dimensioni RAM dati | 800kB |
| Tensione di alimentazione - Min | 2,97 V |
| Tensione di alimentazione - max | 5,5 V |
| Temperatura operativa minima | -40°C |
| Temperatura operativa massima | +125°C |
| Risoluzione del DAC | 8 bit |
| Tipo RAM dati | RAM |
| Tipo di interfaccia | I2C, SPI, UART |
| Sensibile all'umidità | SÌ |
| Numero di canali ADC | 69 canali |
| Tensione di alimentazione operativa | 3,3 V, 5 V |
Funzionalità avanzate
- Calcolare:Fino a tre core Arm® Cortex®-M7 funzionanti a 320 MHz, una coppia di core lockstep, due core configurabili split-lock, due coprocessori di controllo motore funzionanti a 320 MHz (solo S32K39-36), DSP CoolFlux™ programmabile funzionante a 160 MHz
- Memoria:Memoria flash incorporata da 4 MB o 6 MB con ECC, fino a 800 kB SRAM
- Timer intelligenti:Due eFlexPWM (12 canali) con NanoEdge (8 canali), un eMIOS (24 canali), due unità di controllo logico (LCU)
- Da analogico a digitale:Sette SAR-ADC (fino a 69 ingressi analogici esterni), quattro ADC Sigma-Delta, due generatori di onde sinusoidali (SWG), due comparatori analogici
Applicazioni di destinazione
- Sistemi automobilistici
- Sistema di gestione della batteria (BMS)
- Invertitore di trazione per veicoli elettrici (EV).
- Applicazioni per veicoli elettrici ibridi (HEV).
Varianti di prodotto compatibili
| Numero di parte | Pacchetto |
|---|
| AGIB023R31B1I1V | 3184-BGA |
| AGIB019R18A1E2VB | 1805-BGA |
| AGIB019R31B1E1VB | 3184-BGA |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-BGA |
| AGID019R18A2I3E | 1805-BGA |
| AGID019R31B2E2V | 3184-BGA |
| AGID019R31B2E3E | 3184-BGA |
| AGID019R31B2E3V | 3184-BGA |
| AGID023R18A1I1V | 1805-BBGA |
| AGID023R31B2I2VB | 3184-BGA |
| AGFB023R24C2E3E | 2340-BFBGA |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-BFBGA |
| AGIB027R31B2I2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | LGA-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
