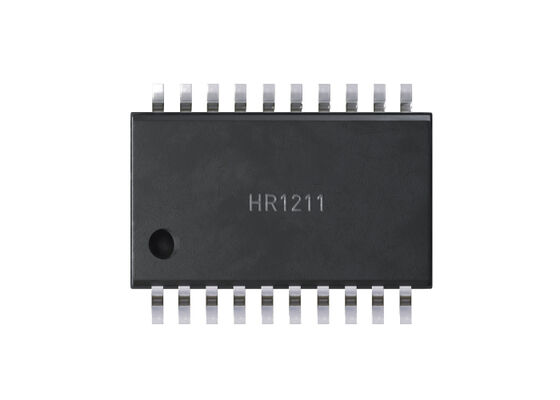

chip di circuito integrato HR1211GY
Controller multi-mode PFC e corrente LLC con controllo programmabile di riduzione del rumore acustico
HR1211GY è un combo controller multi-mode PFC e LLC in modalità corrente configurabile tramite l'interfaccia UART.
Visualizzazione del prodotto
Il regolatore PFC utilizza uno schema di controllo di corrente media digitale brevettato per ottenere un funzionamento ibrido CCM/DCM.CCM riduce la corrente MOSFET di picco in modo che il regolatore possa essere utilizzato in un intervallo di carico più ampio. Sotto carichi leggeri, DCM riduce la frequenza di commutazione per una migliore efficienza.
Il controllo del modo corrente è implementato nella fase LLC per ottenere una buona stabilità e una risposta rapida.e modalità burstQuesto permette di ottimizzare indipendentemente le diverse condizioni di carico per l'efficienza.la modalità di scoppio controllata per frequenza è applicata per ridurre sia la perdita di potenza di commutazione che il rumore acusticoL'adeguamento ad tempo morto adattivo (ADTA) e la protezione in modalità capacitiva (CMP) sono inoltre applicati per garantire la commutazione a tensione zero (ZVS) senza funzionamento in modalità capacitiva.
HR1211GY ha una sorgente di corrente interna ad alta tensione per l'avvio, il che significa che non è necessario un resistore di avvio tradizionale o un circuito esterno.La sorgente di corrente ad alta tensione (HV) può essere implementata come scaricatore del condensatore X quando l'ingresso CA è abbandonato, quindi non è richiesta una resistenza condensatore.
Le protezioni includono l'arresto termico (TSD), la protezione PFC in circuito aperto (OLP), la protezione da sovratensione (OVP), il limite di sovratensione (OCL) e la protezione LLC da sovratensione (OCP), la protezione SO pin,e protezione da sovrapotenza (OPP).
Principali vantaggi
- Controllo PFC multi-modo CCM/DCM con elevata efficienza (efficienza di carico leggero > 80%)
- Perdita di potenza a vuoto < 100 mW
- Fattore di potenza elevato dovuto alla compensazione della corrente del condensatore (> 0,95 a carichi del 20%)
- Interfaccia UART e GUI per configurare i parametri
Caratteristiche tecniche
- Funziona a frequenze fino a 500 kHz in stato stazionario
- Discariche di condensatore X intelligente durante il distacco di corrente alternata, approvate da IEC62368 e IEC60950
- Discaricatore a alta tensione e X-condensatore integrato
- Controllo digitale sia per PFC che per LLC
- Controllo della modalità corrente per LLC
- Controllo migliorato del modo Skip per LLC per basso rumore acustico
- L'entità deve presentare le informazioni di cui all'allegato I del regolamento delegato (UE) 2015/35.
- Protezione in modalità capacitiva per LLC
- Avvio morbido configurabile
- Protezioni complete: Brown-In/Brownout, Over-Voltage Protection (OVP), Over-Current Protection (OCP), Open-Loop Protection (OLP)
