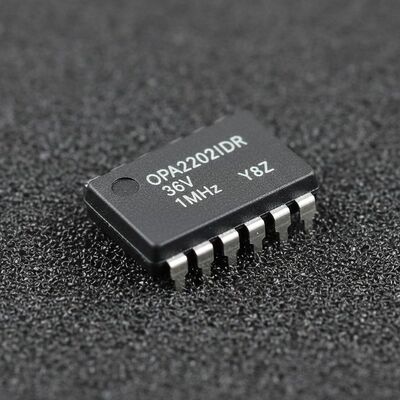

OPA2202IDR Chip di circuito integrato Amplificatori operativi a basso rumore 36V SOIC8
L'OPA2202IDR è un doppio amplificatore operativo di precisione super-beta con prestazioni a basso rumore (0,2 μVPP, 9 nV/√Hz) e capacità di azionamento capacitivo pesante (25 nF).Questo circuito integrato offre un'eccezionale combinazione di precisione del CC, robusto azionamento di carico capacitivo e protezione contro eventi esterni di EMI, termico e cortocircuito.la serie OPAx202 non presenta inversione di fase e rimane stabile con carichi capacitivi elevati. Completamente specificato per temperature comprese tra -40°C e +105°C.
Specifiche tecniche
| Parametro |
Valore |
| Tipo di amplificatore |
Standard (scoppo generale) |
| Numero di circuiti |
2 |
| Tipo di uscita |
Spingere-tirare |
| Tasso di eliminazione |
0.35V/μs |
| Prodotto di banda di guadagno |
1 MHz |
| Corrente di bias di ingresso |
250 pA |
| Voltaggio di ingresso |
20 μV |
| Corrente di alimentazione |
580 μA |
| Corrente di uscita per canale |
35 mA |
| Tensione minima di alimentazione |
4.5 V |
| Tensione massima di alimentazione |
36 V |
| Temperatura di funzionamento |
-40°C ~ 105°C (TA) |
| Tipo di montaggio |
Montaggio superficiale |
| Confezione / Cassa |
8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore |
8-SOIC |
Caratteristiche chiave
- Pressione super-beta:Tensione di basso spostamento: 200 μV (massimo), deriva ultra-bassa: 1 μV/°C (massimo)
- Eccellente efficienza:Corrente quieta: 580 μA (tipico), prodotto di larghezza di banda di guadagno: 1 MHz, rumore a bassa tensione di ingresso: 9 nV/√Hz
- Facilità d'uso e semplicità di progettazione:Azionamento a carico capacitivo elevato: tempo di stabilizzazione di 5 μs con 25 nF, impedenza di ingresso ultra elevata: 3000 GΩ e 0,5 pF, EMI indurito con protezione termica e cortocircuito
- Prestazioni stabili:Alti CMRR e AOL: 126 dB (minimo), alti PSRR: 126 dB (minimo)
- Corrente a basso bias: 2 nA (massimo)
- Basso rumore da 0,1 Hz a 10 Hz: 0,2 μVPP
- Tensione di alimentazione di larga portata: ±2,25 V a ±18 V
- Sostituzione diretta degli amplificatori OP-07 e OP-27
Applicazioni tipiche
Acquisizione di dati (DAQ), strumentazione di laboratorio e di campo, PSU di rete e server di Merchant, monitor del paziente multiparametro, inverter a stringa
