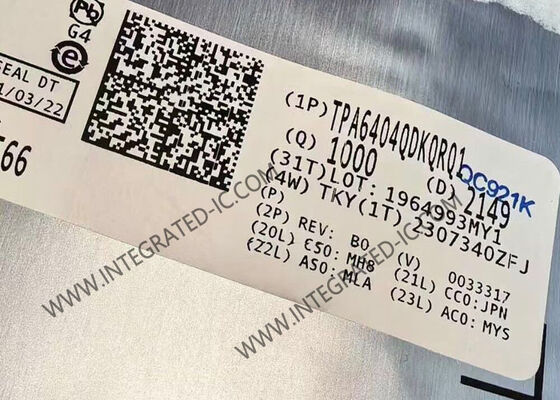

Chip del circuito integrato TPA6404QDKQRQ1
Amplificatore audio classe D automobilistico a 4 canali da 45 W 2 MHz con dump del carico
Panoramica del prodotto
TPA6404QDKQRQ1 è un amplificatore audio di classe D con ingresso analogico a quattro canali con frequenza di commutazione PWM di 2,1 MHz. Ciò consente una soluzione ottimizzata in termini di costi in una dimensione PCB compatta da 4,5 cm², funzionamento completo fino a 4,5 V per eventi di avvio/arresto e qualità del suono eccezionale con larghezza di banda audio fino a 100 kHz.
Questo amplificatore audio di classe D è progettato in modo ottimale per le unità principali automobilistiche entry-level che forniscono segnali di ingresso audio analogici come parte della progettazione del sistema.
Specifiche tecniche
| Tipo |
Classe D |
| Tipo di uscita |
4 canali (quadruplo) |
| Potenza di uscita massima x canali al carico |
85 W x 4 a 1 Ω |
| Tensione - Alimentazione |
4,5 V~18 V |
| Caratteristiche |
I2C, Mute, Standby, Protezione termica |
| Tipo di montaggio |
Montaggio superficiale |
| Temperatura operativa |
-40°C ~ 125°C |
Caratteristiche principali
Diagnostica avanzata
- Diagnostica di carico avanzata
- Diagnostica AC per il rilevamento del tweeter con impedenza e risposta di fase
- Generatore di onde sinusoidali integrato
- Facile da soddisfare le specifiche EMC CISPR25-L5
Qualificazione automobilistica
- AEC-Q100 Qualificato per applicazioni automobilistiche
- Grado di temperatura 1: da -40°C a 125°C TA
- Livello di classificazione ESD del dispositivo HBM: 3A
- Livello di classificazione ESD CDM del dispositivo: C4B
Ingressi audio
- Ingresso analogico differenziale a 4 canali
- Quattro opzioni di guadagno controllate da I2C
- Elevata impedenza di ingresso per condensatore di accoppiamento CA di basso valore
Uscite audio
- Carico Bridge-Tied a quattro canali (BTL), con opzione di BTL parallelo (PBTL)
- Fino a 2,1 MHz Frequenza di commutazione dell'uscita
- 27 W, 10% THD su 4Ω a 14,4 V
- 45 W, 10% THD su 2 Ω a 14,4 V
- 85 W, 10% THD su 1 Ω a 14,4 V PBTL
Prestazioni audio
- THD+N < 0,01%
- Rumore in uscita 42μVRMS
- -90dB diafonia
Carica diagnostica
- Carico di uscita aperto e in corto
- Cortocircuiti tra l'uscita e la batteria o verso terra
- Rilevamento uscita linea fino a 6kΩ
- Funziona senza clock di input
Funzionalità di protezione
- Limitazione della corrente di uscita
- Protezione da cortocircuito in uscita
- Scarico del carico da 40 V
- Fortuito Terreno aperto e tollerante alla potenza
- Protezione contro l'offset CC
- Protezione da sovratemperatura
- Protezione da sottotensione e sovratensione
Operazione generale
- Tensione di alimentazione da 4,5 V a 18 V
- Controllo I2C con 4 opzioni di indirizzo
- Rilevamento clip e ripiegamento termico
Applicazioni
- Unità principali automobilistiche
- Moduli amplificatori esterni automobilistici
