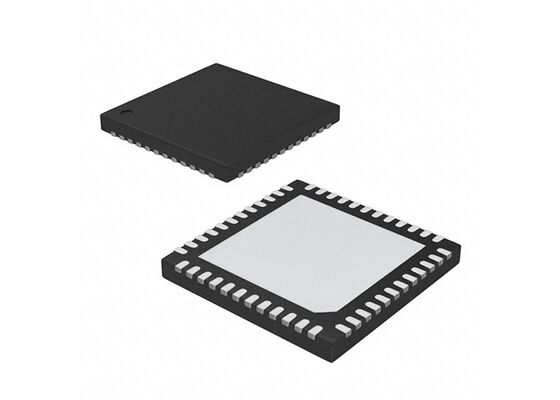

Chip integrato IW7039
Driver per retroilluminazione LED a 32 canali ad alta precisione con sink di corrente integrati per display LCD HDR
Panoramica del prodotto
Il driver LED IW7039 per retroilluminazione LCD integra 32 sink di corrente di precisione con tecnologia di controllo digitale avanzata per migliorare il controllo della luminosità nei display retroilluminati diretti ad High Dynamic Range (HDR). Il blocco di controllo digitale utilizza la tecnologia switch adattiva BroadLED™ di Renesas, migliorando le prestazioni termiche ottimizzando la caduta di tensione su ciascuna stringa LED e consentendo un abbinamento di precisione con LED non selezionati.
L'IW7039 impiega inoltre la tecnologia di dimming AnyMode™ brevettata da Renesas, offrendo opzioni complete, semplici e flessibili per migliorare la qualità dell'immagine dei display HDR. Supporta segnali PWM continui o segnali burst PWM molto stretti completamente sincronizzati con il frame video alla stessa frequenza o a una frequenza superiore. Il duty cycle PWM può essere aggiornato in ogni frame video con ritardi di coda o di testa configurabili dall'utente, fornendo maggiori opzioni per ridurre il motion blur e migliorare il rapporto di contrasto.
Caratteristiche principali
- Driver LED a 32 canali con sink di corrente MOSFET interni
- Resistenze di impostazione corrente interne - Non sono necessarie resistenze esterne
- Tensione di uscita massima per canale di 65V
- Tecnologia di modalità switch adattiva BroadLED™ brevettata per un elevato abbinamento di corrente alla massima efficienza
- Riduce i requisiti di dissipazione di potenza
- Consente l'uso di array LED più economici e meno selezionati per un costo BOM inferiore
- Supporta funzionamento con tensione di alimentazione di 12V (da 9V a 16V) o 5V
- Il controllo completo del dimming AnyMode™ migliora la qualità dell'immagine
- Dimming PWM a 12 bit, dimming analogico indipendente a 10 bit
- Allineamenti PWM in modalità testa, coda, centro per ridurre il motion blur
- Intervallo di dimming PWM: 0% - 99,9%
- Velocità di variazione programmabile per un migliore controllo EMI
- Funzionalità di protezione complete, tra cui protezione da cortocircuito LED individuale, rilevamento di circuito aperto e protezione da sovratemperatura
- Interfaccia di interrupt del microcontrollore
- Impostazione corrente interna ad alta precisione
- Massimo 66mA per canale; supporta raggruppamento a 2 canali
- L'interfaccia SPI daisy-chain semplifica la progettazione quando si supportano più di 16 stringhe LED
- 3 modalità di protezione della comunicazione SPI in un unico driver LED
- La PLL interna garantisce un funzionamento senza jitter anche con segnali VSYNC rumorosi
Applicazioni
TV, Monitor, Notebook
