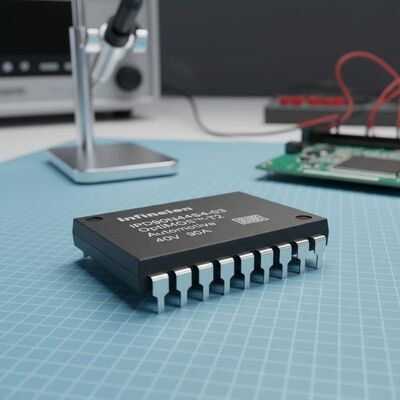

Chip a circuito integrato IPD90N04S4-03 Transistor MOSFET per autoveicoli OptiMOS™-T2 da 40V 90A
Chip a circuito integrato IPD90N04S4-03 Transistor MOSFET per autoveicoli OptiMOS™-T2 da 40V 90A
Descrizione del prodotto
L'IPD90N04S4-03 è un MOSFET di potenza a canale N a modo di arricchimento di grado automobilistico della serie OptiMOS™-T2, alloggiato in un package TO-252-3 (DPAK). Caratterizzato da una tensione di breakdown di 40V, una corrente continua di 90A e una bassa resistenza di accensione di 3,2mΩ. Certificato secondo gli standard AEC-Q101, è adatto per applicazioni elettroniche automobilistiche e applicazioni industriali di commutazione ad alta corrente.
Specifiche
| Serie |
OptiMOS™ |
| Tipo FET |
Canale N |
| Tecnologia |
MOSFET (ossido metallico) |
| Tensione Drain-Source (Vdss) |
40 V |
| Corrente - Drain continuo (Id) @ 25°C |
90A (Tc) |
| Tensione di pilotaggio (Rds On Max, Rds On Min) |
10V |
| Rds On (Max) @ Id, Vgs |
3,2mOhm @ 90A, 10V |
| Vgs(th) (Max) @ Id |
4V @ 53µA |
| Carica di gate (Qg) (Max) @ Vgs |
66,8 nC @ 10 V |
| Vgs (Max) |
±20V |
| Capacità di ingresso (Ciss) (Max) @ Vds |
5260 pF @ 25 V |
| Dissipazione di potenza (Max) |
94W (Tc) |
| Temperatura operativa |
-55°C ~ 175°C (TJ) |
| Tipo di montaggio |
Montaggio superficiale |
| Package del dispositivo fornitore |
PG-TO252-3-313 |
| Package / Case |
TO-252-3, DPAK (2 pin + linguetta), SC-63 |
Caratteristiche principali
- Canale N - modo di arricchimento
- Qualificato per autoveicoli AEC Q101
- MSL1 fino a 260°C di picco di riflusso
- Temperatura operativa di 175°C
- Prodotto verde (conforme a RoHS)
- Testato al 100% in valanga
- Dispositivo idoneo PPAP
Applicazioni
Automotive: Sistemi di controllo del telaio e di sicurezza
