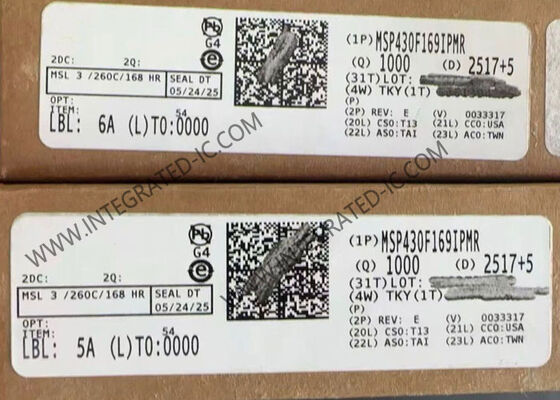

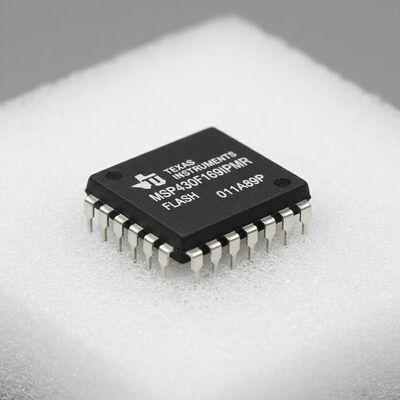

Microcontrollore MCU MSP430F169IPMR
Microcontrollore MSP430 a 16 bit a bassissimo consumo energetico da 8 MHz, caratterizzato da gestione avanzata dell'alimentazione e integrazione completa di periferiche per applicazioni di misurazione portatili.
Panoramica del prodotto
La serie di microcontrollori MSP430F169IPMR a bassissimo consumo energetico offre molteplici configurazioni di dispositivi con periferiche specializzate per diverse applicazioni. La sua architettura, combinata con cinque modalità a basso consumo, è progettata per massimizzare la durata della batteria nei sistemi di misurazione portatili. Il dispositivo incorpora una potente CPU RISC a 16 bit, registri a 16 bit e generatori di costanti per un'efficienza ottimale del codice. L'oscillatore controllato digitalmente (DCO) consente un rapido risveglio dalle modalità a basso consumo alla modalità attiva in meno di 6 µs.
Specifiche tecniche
| Parametro |
Specifiche |
| Dimensione del core |
16-Bit |
| Velocità |
8MHz |
| Connettività |
I2C, SPI, UART/USART |
| Periferiche |
Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| Numero di I/O |
48 |
| Dimensione memoria programma |
60KB (60K x 8 + 256B) |
| Tipo memoria programma |
FLASH |
| Dimensione EEPROM |
- |
| Dimensione RAM |
2K x 8 |
| Tensione di alimentazione |
1.8V ~ 3.6V |
| Convertitori dati |
A/D 8x12b; D/A 2x12b |
| Tipo oscillatore |
Interno |
| Temperatura operativa |
-40°C ~ 85°C (TA) |
Caratteristiche principali
- Intervallo di bassa tensione di alimentazione: da 1,8 V a 3,6 V
- Consumo energetico ultrabasso: Modalità attiva: 330 µA a 1 MHz, 2,2 V
- Modalità standby: 1,1 µA | Modalità off (ritenzione RAM): 0,2 µA
- Cinque modalità di risparmio energetico
- Risveglio dalla modalità standby in meno di 6 µs
- Architettura RISC a 16 bit, tempo di ciclo istruzione di 125 ns
- DMA interno a tre canali
- Convertitore analogico-digitale (A/D) a 12 bit con riferimento interno, sample-and-hold e funzione di autoscan
- Convertitori digitale-analogico (D/A) duali a 12 bit con sincronizzazione
- Timer_A a 16 bit con tre registri di cattura/confronto
- Timer_B a 16 bit con tre o sette registri di cattura/confronto con shadow
- Comparatore on-chip
- Interfaccia di comunicazione seriale (USART0) - Funziona come interfaccia UART asincrona o SPI sincrona o I2C
- Interfaccia di comunicazione seriale (USART1) - Funziona come interfaccia UART asincrona o SPI sincrona
- Supervisore/monitor di tensione di alimentazione con rilevamento di livello programmabile
- Rilevatore di brownout
- Bootstrap Loader
- Programmazione seriale on-board, nessuna tensione di programmazione esterna necessaria
- Protezione del codice programmabile tramite fusibile di sicurezza
Applicazioni tipiche
Sistemi di sensori, applicazioni di controllo industriale, misuratori portatili e altri dispositivi di misurazione portatili.
