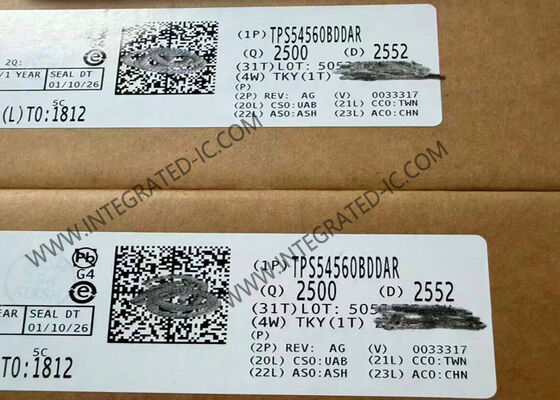

TPS54560BDDAR chip di circuito integrato
4.5V a 60V, 5A Step-Down DC-DC Converter con Eco-modeTM
Visualizzazione del prodotto
Il TPS54560BDDAR è un regolatore step-down da 60 V e 5 A dotato di un MOSFET integrato a lato alto.La modalità pulso-salto a bassa ondulazione riduce la corrente di alimentazione a zero carico a 146 μA, mentre la corrente di alimentazione di spegnimento scende a 2 μA quando il perno EN (abilitato) viene premuto a bassa pressione.
Specifiche tecniche
| Funzione |
Passo verso il basso |
| Configurazione di uscita |
Risultato positivo |
| Topologia |
Buck, Split Rail |
| Tipo di uscita |
Regolabile |
| Numero di uscite |
1 |
| Voltaggio - ingresso (min) |
4.5V |
| Voltaggio - Input (Max) |
60 V |
| Voltaggio - uscita (min/fisso) |
0.8V |
| Voltaggio - uscita (massimo) |
58.8V |
| Corrente - Output |
5A |
| Frequenza - Cambiamento |
500 kHz |
| Rettificatore sincrono |
- No, no. |
| Temperatura di funzionamento |
-40°C ~ 150°C (TJ) |
Caratteristiche chiave
- Alta efficienza a carichi leggeri con salto d'impulso Eco-modeTM
- 92-mΩ MOSFET a lato alto
- 146-μA di corrente in sospensione di funzionamento e 2-μA di corrente di spegnimento
- Frequenza di commutazione fissa da 100 kHz a 2,5 MHz
- Sincronizza con l' orologio esterno
- Basso tasso di abbandono a carichi leggeri con FET di ricarica BOOT integrato
- UVLO e isteresi regolabili
- 0.8 V 1% di tensione interna di riferimento
- 8-Pin HSOIC con pacchetto PowerPADTM
- -40°C a 150°C TJ
Applicazioni tipiche
Automazione industriale e controllo motore, porte di ricarica USB dedicate e caricabatterie, sistemi di alimentazione industriale e commerciale a 12V, 24V e 48V.
