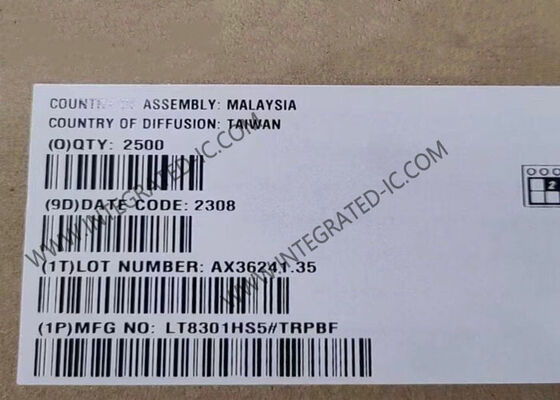

LT8301HS5 Circuito Integrato 42V Micropower Convertitore Flyback Isolato Senza Opto con Switch 65V/1.2A

Circuito Integrato LT8301HS5 Convertitore Flyback Isolato Micropower No-Opto con Switch 65V/1.2A

Descrizione del Prodotto LT8301HS5
LT8301HS5 è un convertitore flyback isolato micropotenza. Campionando la tensione di uscita isolata direttamente dalla forma d'onda flyback del lato primario, il componente non richiede una terza avvolgimento o un opto-isolatore per la regolazione. La tensione di uscita è programmata con un singolo resistore esterno. La compensazione interna e il soft-start riducono ulteriormente il numero di componenti esterni. L'operazione in modalità di confine fornisce una soluzione magnetica piccola con eccellente regolazione del carico. L'operazione in modalità Burst a basso ripple mantiene alta efficienza a basso carico minimizzando il ripple della tensione di uscita. Uno switch di potenza DMOS da 1.2A, 65V è integrato insieme a tutta la circuiteria ad alta tensione e alla logica di controllo in un package ThinSOT™ a 5 pin.

Specifiche LT8301HS5

Caratteristiche LT8301HS5
AEC-Q100 Qualificato per Applicazioni Automotive
Intervallo di Tensione di Ingresso da 2.7V a 42V
Switch di Potenza DMOS Interno da 1.2A, 65V
Bassa Corrente di Quiescenza:
100µA in Modalità Sleep
350µA in Modalità Attiva
Operazione in Modalità di Confine a Carico Elevato
Operazione in Modalità Burst® a Basso Ripple a Carico Leggero
Carico Minimo <0.5% (Tipico) dell'Uscita Completa
VOUT Impostato con un Singolo Resistore Esterno
Nessuna Terza Avvolgimento del Trasformatore o Opto-Isolatore Richiesto per la Regolazione
Soglia EN/UVLO Accurata e Isteresi
Compensazione Interna e Soft-Start
Protezione da Cortocircuito in Uscita
Package TSOT-23 a 5 Pin

Applicazione LT8301HS5
Alimentatori Isolati per Telecomunicazioni, Automotive, Industriali, Medici
Alimentatori Ausiliari/di Manutenzione Isolati
