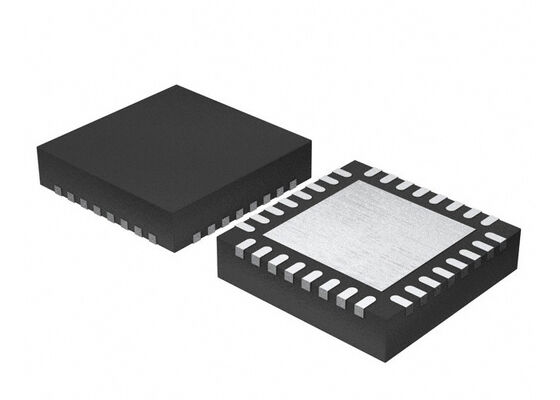

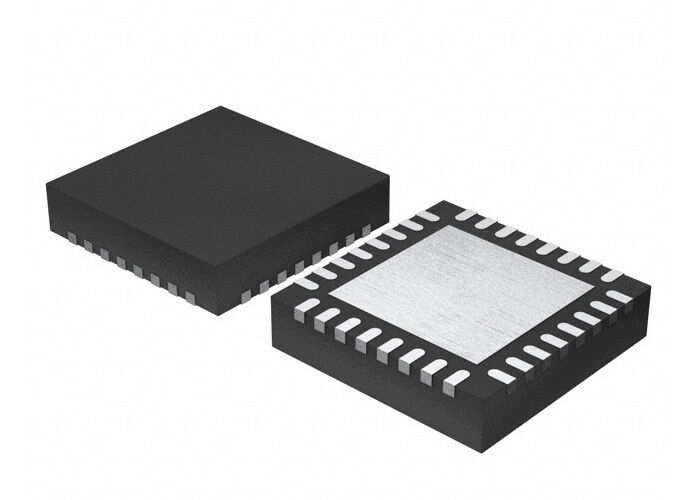

STPM34TR Circuito Integrato Chip Alta Precisione Monofase Metering IC QFN-32

STPM34TR chip di circuito integrato IC di misurazione a singola fase ad alta precisione QFN-32

Descrizione del prodotto STPM34TR
I circuiti integrati di misurazione monofase STPM34TR sono una famiglia di circuiti integrati ASSP progettati per misurare con elevata precisione la potenza e le energie nei sistemi di linea elettrica utilizzando la bobina Rogowski, il trasformatore di corrente,o sensori di corrente di shuntQuesti dispositivi forniscono forme d'onda istantanee di tensione e corrente e calcolano i valori RMS di tensione e corrente, potenza e energie attive, reattive e apparenti.I circuiti integrati a segnale misto STPM34TR sono costituiti da una sezione analogica e una digitaleLa sezione analogica è composta da fino a due amplificatori a basso rumore e a basso offset programmabili e fino a quattro ADC sigma-delta a 24 bit di secondo ordine.due punti di riferimento di tensione a intervallo con compensazione di temperatura indipendenteLa sezione digitale è costituita da uno stadio di filtraggio digitale, un DSP cablato, un DFE all'ingresso e un'interfaccia di comunicazione seriale (UART o SPI).Questi sono completamente configurabili e consentono una rapida taratura digitale del sistema in un unico punto su tutto il range dinamico corrente.

Specificità di STPM34TR

Caratteristiche dello STPM34TR
Accuratezza della potenza attiva:
Errore < 0,1% su 5000: 1 intervallo dinamico
< 0,5% di errore su 10000: 1 intervallo dinamico
Superano i requisiti standard EN 50470-x, IEC 62053-2x, ANSI12.2x per i contatori di watt alternativi da 50-60 Hz
Accuratezza della potenza reattiva:
Errore < 0,1% rispetto al 2000: 1 intervallo dinamico
Calcolo dell'energia apparente in doppia modalità
Potenza istantanea e media
RMS e tensione e corrente istantanee
Determinazione e monitoraggio di sotto- e sovratensioni
Determinazione e monitoraggio delle sovraccorrenti
Interfaccia seriale UART e SPI con verifica dei polinomi CRC programmabile
LED programmabili e uscite di interruzione
Quattro ADC sigma-delta di secondo ordine a 24 bit indipendenti
Due amplificatori a basso rumore e a basso offset stabilizzati da elicottero di guadagno programmabile
Larghezza di banda 3,6 kHz a -3 dB
Intervallo di alimentazione Vcc 3,3 V ± 10%
corrente di alimentazione Icc 4,3 mA (STPM32)
Frequenza dell'orologio di ingresso 16 MHz, Xtal o fonte esterna
Referenza di tensione a doppia precisione: 1,18 V con TC programmabile indipendente, tipo 30 ppm/°C.
Regolare interno di bassa caduta a 3 V (tipico)
Pacchi QFN
Temperatura di funzionamento da -40 °C a +105 °C

Applicazioni di STPM34TR
Industria
Produzione e distribuzione di energia
Automazione domestica, edilizia e cittadina
Misurazione
