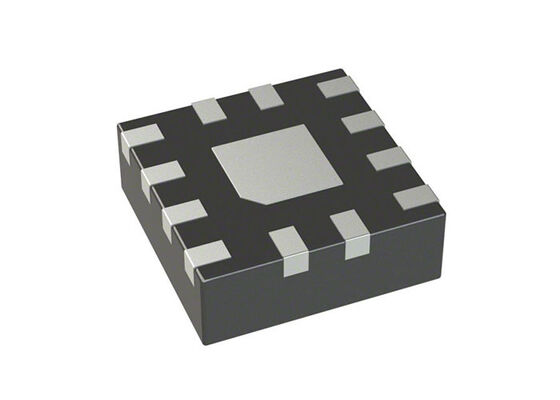

TRF0108RPVT/EM Radiation-Tolerant Near-DC to 12GHz Differenziale-to-Single-End RF Amplificatore con guadagno di 17,1dB

TRF0108RPVT/EM è un amplificatore a differenziale a singola estremità (D2S) ad alte prestazioni ottimizzato per applicazioni a radiofrequenza (RF).Il dispositivo è una scelta eccellente per le applicazioni che richiedono una conversione D2S quando azionato da un convertitore digitale-analogo (DAC) come il DAC39RF10-SEP ad alte prestazioni o AFE7950-SEP.

I componenti di abbinamento on-chip semplificano l'implementazione delle schede di circuito stampato (PCB) e forniscono le prestazioni più elevate sulla larghezza di banda utilizzabile.Il dispositivo è fabbricato utilizzando l'avanzato processo complementare BiCMOS di Texas Instruments ed è disponibile in una versione a risparmio, WQFN-FCRLF 2 mm x 2 mm.

• Frequenza: 0Hz ~ 12GHz
• P1dB: 11,4dBm
• Guadagno: 17,1 dB
• Figura del rumore: 12,3 dB
• Tipo RF: radar
• Fornitura di tensione: 4,75V ~ 5,25V
• Fornitura di corrente: 170 mA
• Frequenza di prova: 2 GHz

• Numero di disegno dell'articolo del venditore: VID V62/26604
• Tolleranza alle radiazioni con dose ionizzante totale (TID) fino a 30 krad (Si)
• Assicurazione della durezza alle radiazioni (RHA) fino a 30 krad (Si) TID
• Processo libero con sensibilità aumentata a basso tasso di dose (ELDRS)
• SEL (single event latch-up) immune a LET di 43 MeV-cm2/mg
• Costruzione in plastica migliorata dallo spazio (Space EP, SEP)
• Progettazione priva di piombo
• Intervallo di temperatura esteso: da -55°C a +125°C
• Amplificatore RF differenziale a un'unica estremità (D2S)
• Funzionamento in corrente quasi continua a 12 GHz
• Guadagno: 15,2 dB a 2 GHz
• OP1dB: 11,4dBm (2GHz), 9,4dBm (6GHz)
• OIP3: 27 dBm (2 GHz), 28,5 dBm (6 GHz)
• NF: 10,9 dB (2 GHz), 12,1 dB (6 GHz)
• Funzione di spegnimento
• Fornitura 5V con corrente attiva: 170mA

• Interfacce dirette con DAC RF
• Sistemi aerospaziali e di difesa
• Radar a catena di fase
• Carico utile per le comunicazioni
• Carico utile di imaging radar
