Sensore di corrente in CI a effetto Hall lineare MCS1803GS-20-Z con precisione di ±2,5%, rilevamento di corrente di 20 A e frequenza di 100 kHz

Sensore di corrente in CI a effetto Hall lineare MCS1803GS-20-Z con precisione di ±2,5%, rilevamento di corrente di 20 A e frequenza di 100 kHz
Sensore di corrente in CI a effetto Hall lineare MCS1803GS-20-Z con precisione di ±2,5%, rilevamento di corrente di 20 A e frequenza di 100 kHz

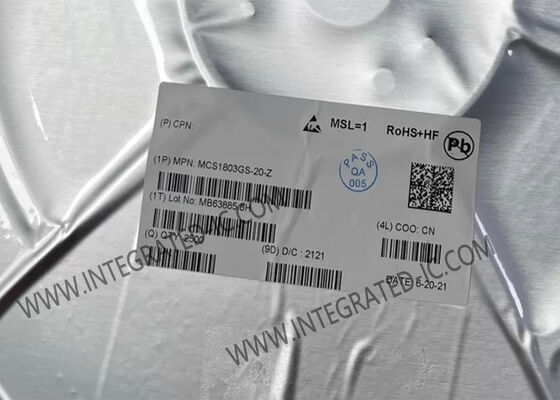

Grande immagine :  Sensore di corrente in CI a effetto Hall lineare MCS1803GS-20-Z con precisione di ±2,5%, rilevamento di corrente di 20 A e frequenza di 100 kHz

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: MCS1803GS-20-Z
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: SOIC-8
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: T/T,L/C,Western Union
Contatto

Sensore di corrente in CI a effetto Hall lineare MCS1803GS-20-Z con precisione di ±2,5%, rilevamento di corrente di 20 A e frequenza di 100 kHz

Descrizione
Numero di parte: MCS1803GS-20-Z Corrente - Sensore: 20A
Numero di canali: 1 Sensibilità: 100mV/A
Frequenza: 100 kHz Linearità: ±0,5%

MCS1803GS-20-Z Sensore IC 5V Sensore di corrente lineare ad effetto Hall con precisione ±2,5% sulle temperature
Descrizione del prodotto

L'MCS1803GS-20-Z è un sensore di corrente lineare a effetto Hall progettato per applicazioni di rilevamento di corrente AC o DC.Il sensore dispone di un array Hall differenziale che annulla efficacemente i campi magnetici vaganti per una maggiore precisione.

Un conduttore primario a bassa resistenza consente la corrente di fluire in prossimità dell'IC, che incorpora sensori ad effetto Hall ad alta precisione.Questa corrente genera un campo magnetico che viene rilevato in due punti distinti da trasduttori Hall-effetto integratiLa differenza di campo magnetico tra questi punti viene convertita in una tensione proporzionale alla corrente applicata.

L'isolamento galvanico tra i perni del percorso conduttivo primario e i cavi del sensore consente al MCS1803 di sostituire gli optoisolatori o altri dispositivi di isolamento in varie applicazioni.

Specificità
Classificazione attuale: 20 A
Tipo di sensore: Senso attuale
Tempo di risposta: 5 μs
Tensione di alimentazione di funzionamento: 5 V
Tipo di uscita: Analoghi
Lungo: 5 mm
Temperatura massima di funzionamento: + 125°C
Temperatura minima di funzionamento: -40°C
Tensione di alimentazione - Max: 5.5 V
Tensione di alimentazione - Min: 4.5 V
Tipo: Lineare basato sull'effetto Hall
Larghezza: 4 mm
Caratteristiche
  • Funzione di alimentazione singola a 5 V
  • Immunità ai campi magnetici esterni attraverso il rilevamento differenziale
  • 2.2kVRMS Tensione minima di isolamento
  • Intervallo di temperatura di funzionamento: da -40°C a +125°C
  • 0.9mΩ Resistenza interna del conduttore
  • Distanza di rilevamento da 5A a 50A
  • Larghezza di banda regolabile fino a 100 kHz
  • 4 μs Tempo di aumento dell'uscita
  • Uscita ratiometrica dalla tensione di alimentazione
  • Uscita proporzionale alle correnti CA o CC
  • Rettificato in fabbrica per un'elevata precisione
  • Nessuna isteresi magnetica
  • Coppiazione capacitiva integrata a scudo di soppressione (fino a 10V/ns)
  • Disponibile nel pacchetto SOIC-8
Applicazioni
  • Controlli motori
  • Sistemi automobilistici
  • Detezione e gestione del carico
  • Forniture di alimentazione in modalità interruttore
  • Protezione contro il guasto da sovraccarico
