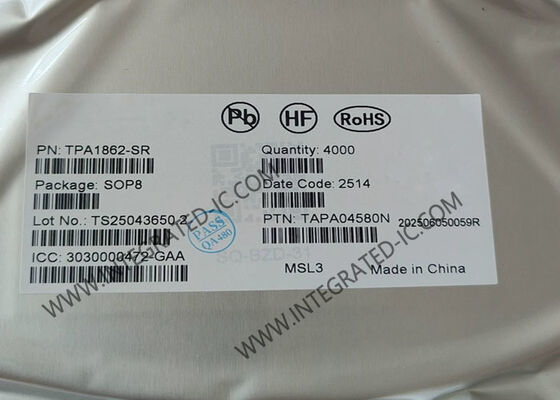

TPA1862-SR 40V 6MHz Amplificatore operativo a deriva zero chip IC con uscita rail-to-rail

TPA1862-SR è un amplificatore ad alta tensione di alimentazione con basso offset di 30 μV, basso rumore e risposta stabile alle alte frequenze. Incorporando le tecniche di progettazione proprietarie di 3PEAK, offre eccellenti prestazioni CA con larghezza di banda di 6 MHz, velocità di risposta di 5 V/μs e bassa distorsione assorbendo solo 1,4 mA di corrente di quiescenza per amplificatore. L'intervallo di tensione di ingresso di modo comune si estende fino a V− e le uscite oscillano da binario a binario.

TPA1862-SR include una protezione da sovratemperatura per garantire la sicurezza dei chip. L'uscita entra in alta impedenza quando la temperatura del die raggiunge circa 170°C e recupera la funzionalità quando la temperatura scende a circa 150°C. La serie presenta un coefficiente di temperatura e potenza molto ridotto, che la rende ideale per applicazioni sensibili alla temperatura.

• Tensione di alimentazione: da 4,5 V a 40 V o da ±2,25 V a ±20 V
• Tensione di offset: ±30 μV massimo
• Intervallo di tensione di ingresso differenziale per la guida di alimentazione, può funzionare come comparatore
• Ingresso Rail a −VS, uscita Rail-to-Rail
• Guida qualsiasi carico capacitivo
• Larghezza di banda: 6 MHz, velocità di risposta: 5 V/μs
• Eccellenti prestazioni di soppressione EMI: 85 dB a 1 GHz
• Protezione da sovratemperatura
• Basso rumore: 8 nV/√Hz a 1 kHz
• HBM da 2 kV, CDM da 1 kV, latch up da 500 mA
• Intervallo di temperatura operativa da −40°C a 125°C

• Strumentazione
• Filtri attivi, ingresso ASIC o amplificatore di uscita
• Interfaccia del sensore
• Controllo motorio
• Controllo industriale
