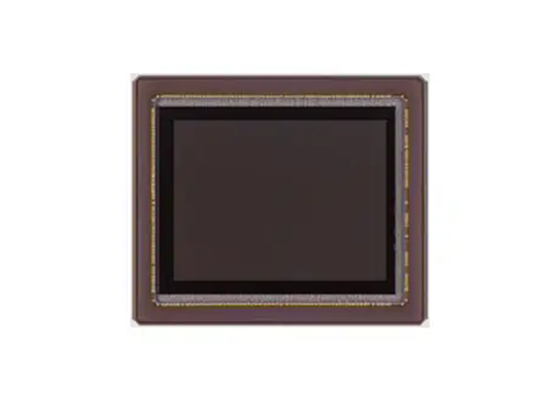

Sensore di immagine CMOS IMX411ALR IC da 151 M pixel effettivi con diagonale da 66,7 mm e convertitore A/D a 16 bit per fotocamere monocromatiche

Sensore di immagine CMOS diagonale IC da 66,7 mm con sensore IMX411ALR con pixel quadrati per fotocamere monocromatiche

IMX411ALR è un sensore di immagine CMOS con pixel attivi e diagonale da 66,7 mm (tipo 4.2) con una matrice di pixel quadrati e 151 milioni di pixel effettivi. Questo circuito integrato incorpora un circuito PGA massimo da 36 dB e un convertitore A/D a 16 bit. L'uscita digitale a 16 bit consente di leggere i segnali di 151 milioni di pixel effettivi all'alta velocità di 2,0 fotogrammi/s in modalità immagine fissa.

• Dimensioni immagine: diagonale 66,7 mm (tipo 4.2)
• Numero totale di pixel: 14304 (H) × 10802 (V) ca. 155 milioni di pixel
• Numero di pixel effettivi: 14208 (H) × 10656 (V) ca. 151 milioni di pixel
• Numero di pixel attivi: 14192 (H) × 10640 (V) ca. 151 milioni di pixel
• Dimensioni del chip: 60,30 mm (H) × 47,90 mm (V) (include area di tracciatura)
• Dimensioni della cella unitaria: 3,76 μm (H) × 3,76 μm (V)
• Nero ottico: Direzione orizzontale (H): Sinistra 44 pixel, destra 44 pixel; Direzione verticale (V): 38 pixel in alto, 38 pixel in basso
• Pacchetto: LGA a 598 pin

• Digitare punti di tipo pixel attivi CMOS 4.2
• Frequenza del clock in ingresso 72 MHz
• Modalità di lettura di tutti i pixel
• Varie modalità di lettura
• Funzione rolling shutter, modalità immagine in movimento
• Driver H, driver V e circuito di comunicazione seriale su chip
• Guadagno +36 dB impostabile in monocromia in CDS/PGA su chip
• Convertitore A/D integrato da 11 bit/12 bit/14 bit/16 bit
• Uscita SLVS-EC a 8 corsie
• Tipo retroilluminato

Fotocamera digitale
