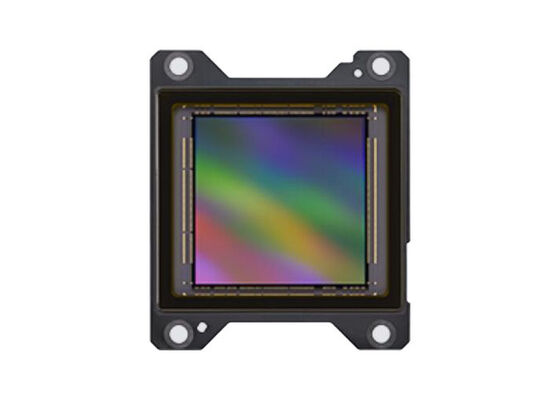

IMX947-AQB Sensore di immagine CMOS a stato solido da 2,5 pollici con 26,37 milioni di pixel e obturatore globale

IMX947-AQB è un sensore di immagine a stato solido CMOS a pixel attivi da 2,5 pollici con una matrice di pixel quadrati e pixel effettivi da 26,37 M.Dispone di un'otturatrice globale con tempo variabile di integrazione di carica e funziona con un.3 V, 2.9 V, 1.1 V e 1.8 V di alimentazione quadruple.

• Dimensione dell'immagine: 39,7 mm diagonale (2,5 pollici)
• Pixel effettivi: 5,136 (H) × 5,136 (V), circa 26,37 milioni di pixel
• Dimensione dei pixel: 5,48 μm (H) × 5,48 μm (V)
• Frequenza di fotogramma (output a pixel completi):
  • 8 bit: 423 fotogrammi/s
  • 10 bit: 383 fotogrammi/s
  • 12 bit: 277 fotogrammi/s
• Frequenza di ingresso: 37,125 MHz / 74,25 MHz
• Tensione di alimentazione: 1.1 / 1.8 / 2.9 / 3.3 V
• Modalità di scatto: scatto globale
• Interfaccia di uscita: SLVS-EC
• Filtro: colore
• Confezione: confezione in ceramica con connettori, 160 pin × 2, dimensioni 45 mm (H) × 52 mm (V)

• Punti di tipo pixel attivo CMOS
• Circuito integrato di regolazione della tempistica, driver HV e circuito di comunicazione seriale
• Funzione dell'otturatore globale
• Frequenza dell'orologio di ingresso 37,125 MHz/74,25 MHz
• Numero di pixel di registrazione raccomandato: 5120 (H) x 5120 ((V) circa 26,21M pixel
• Modalità di lettura: modalità di scansione a pixel completi, modalità ROI, modalità di lettura verticale/orizzontale - normale/inversa
• Frequenza massima di fotogrammi in modalità scansione a tutti i pixel: 8 bit 423,4 frame/s, 10 bit 383,2 frame/s, 12 bit 277,7 frame/s
• Velocità variabile dell'otturatore
• Funzione di uscita dell'impulso con uscita del monitor per il periodo di integrazione (TOUT0) e per il periodo interno AD (TOUT1)
• Output a 8 / 10 / 12 bit

• Fotocamere FA
• Telecamere per la visione 3D
