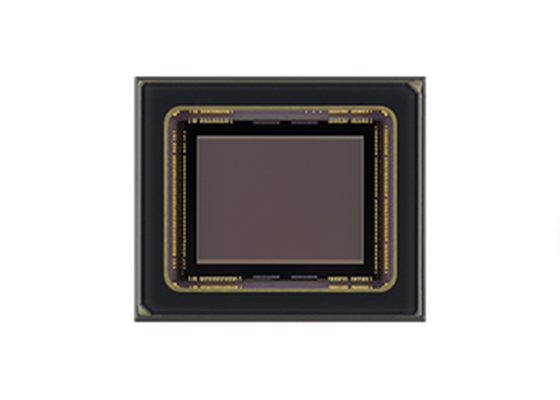

Sensore d'immagine UV IMX487-AAMJ-C con serratura globale 8.13 M pixel efficaci per banda d'onda UV da 200 nm a 400 nm

IMX487-AAMJ-C è un sensore di immagine a stato solido CMOS con pixel attivi e diagonale da 11,1 mm (Tipo 2/3) con una matrice di pixel quadrati e 8,13 M di pixel effettivi. Questo chip è dotato di un otturatore globale con tempo di integrazione della carica variabile e funziona con un alimentatore quadruplo analogico da 3,3 V, 2,9 V, digitale da 1,1 V e interfaccia da 1,8 V. Raggiunge un'elevata sensibilità e caratteristiche di bassa corrente oscura nella banda d'onda UV (da 200 nm a 400 nm).

• Dimensioni immagine: diagonale 11,1 mm (tipo 2/3) ca. 8,13 milioni di pixel
• Numero totale di pixel: 2856 (O) × 2912 (V) Circa. 8,31 milioni di pixel
• Numero di pixel effettivi: 2856 (O) × 2848 (V) Circa. 8,13 milioni di pixel
• Numero di pixel attivi: 2856 (O) × 2848 (V) Circa. 8,13 milioni di pixel
• Numero di pixel di registrazione consigliati: 2840 (O) × 2840 (V) Circa. 8,06 milioni di pixel
• Dimensioni della cella unitaria: 2,74 μm (H) × 2,74 μm (V)
• Nero ottico: Direzione orizzontale (H): Anteriore 0 pixel, posteriore 0 pixel; Direzione verticale (V): anteriore 64 pixel, posteriore 0 pixel
• Confezione: LGA a 230 pin 20,0 mm (H) × 16,8 mm (V)

• Punti di tipo pixel attivi CMOS
• Sensore di banda d'onda UV (ultravioletto) (da 200 nm a 400 nm)
• Circuito di regolazione della temporizzazione integrato, driver H/V e circuito di comunicazione seriale
• Funzione otturatore globale
• Frequenza di ingresso: 37,125 MHz / 74,25 MHz / 54 MHz
• Numero di pixel di registrazione consigliati: 2840 (O) × 2840 (V) ca. 8,06 milioni di pixel
• Varie modalità di sottocampionamento e lettura
• Frequenza fotogrammi massima in modalità scansione All-pixel: 8 bit 194,0 fotogrammi/s, 10 bit 193,6 fotogrammi/s, 12 bit 127,2 fotogrammi/s
• Funzione otturatore a velocità variabile (risoluzione 1 unità H)
• Funzione di uscita a impulsi con uscita monitor per il periodo di esposizione (TOUT0) e uscita a impulsi programmabile (TOUT1 e TOUT2)
• Convertitore A/D a 8 bit/10 bit/12 bit
• Funzione CDS/PGA con controllo del guadagno analogico e digitale
• Interfaccia I/O: uscite SLVS (4 canali / 8 canali di commutazione) e SLVS-EC (1 corsia / 2 corsie / 4 corsie / 8 corsie di commutazione)
• Vetro di tenuta: vetro AR a doppia faccia
• Numero F dell'obiettivo consigliato: 2,8 o più (lato vicino)

telecamere FA
