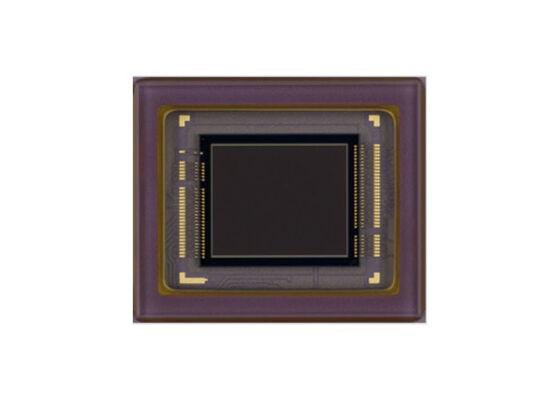

Sensore di immagine CMOS IMX585-AAQJ1 con diagonale di 12,84 mm, pixel efficaci di 8,40 M e basso consumo energetico per fotocamere a colori

L'IMX585-AAQJ1 è un sensore di immagine a stato solido CMOS a pixel attivi diagonale di 12,84 mm (Tipo 1/1.2) con una matrice di pixel quadrati e pixel effettivi di 8,40 M. Questo chip funziona con 3,3 V analogici,digitale 1.1 V, e interfaccia 1.8 V tripla alimentazione, e ha un basso consumo di energia.Filtri per mosaico a colori primari G e BQuesto chip è dotato di un'otturatrice elettronica con tempo di integrazione variabile.

• Punti di tipo pixel attivo CMOS
• Circuito integrato di regolazione della tempistica, driver H/V e circuito di comunicazione seriale
• Frequenza di ingresso: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• Numero di pixel di registrazione raccomandati: 3840 (H) * 2160 (V) circa 8,29M pixel
• Modalità di lettura Modalità di scansione a tutti i pixel
• Modalità di incastramento in 2/2-linea orizzontale/verticale
• Modalità di ritaglio delle finestre
• Direzione orizzontale / verticale - modalità di lettura normale / invertita
• Velocità di lettura Velocità massima di fotogramma in modalità scansione a pixel: 12 bit: 60 frame/s, 10 bit: 90 frame/s
• Funzione High Dynamic Range (HDR)
• Superposizione digitale HDR
• HDR chiaro
• Funzione dei sensori di sincronizzazione
• Funzione di chiusura a velocità variabile (unità di risoluzione 2H)
• Convertitore A/D a 10 / 12 bit
• Funzione CDS / PGA da 0 dB a 30 dB: Guadagno analogico 30 dB (piano di passo 0,3 dB)
  30.3 dB a 72 dB: Guadagno analogico di 30 dB + Guadagno digitale di 0,3 dB a 42 dB (piano di passo di 0,3 dB)
• Supporta I/O
• CSI-2 uscita di dati seriali (2 corsia / 4 corsia / 8 corsia / 4 corsia * 2ch)
• Uscita RAW10 / RAW12 / RAW16 (Clear HDR)

Telecamere di sicurezza
