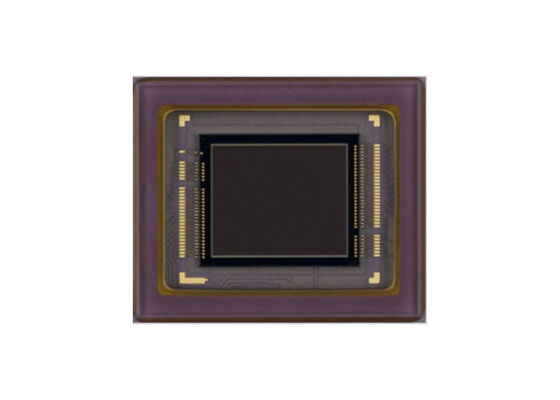

IMX678-AAMR1 Sensore di immagine CMOS Sensore di immagine a stato solido diagonale da 8,86 mm con array di pixel quadrati per fotocamere monocrome

IMX678-AAMR1 è un sensore di immagine a stato solido CMOS con pixel attivi e diagonale da 8,86 mm (Tipo 1/1.8) con una matrice di pixel quadrati e 8,40 M di pixel effettivi. Questo chip funziona con un triplo alimentatore analogico da 3,3 V, digitale da 1,1 V e interfaccia da 1,8 V e presenta un basso consumo energetico. Raggiunge un'elevata sensibilità, una bassa corrente di buio e nessuna sbavatura e include un otturatore elettronico con tempo di integrazione della carica variabile.

• Dimensioni immagine: diagonale 8,86 mm (tipo 1/1,8) ca. 8,40 M pixel, Tutti i pixel
• Numero totale di pixel: 3856 (H) × 2200 (V) ca. 8,48 milioni di pixel
• Numero di pixel effettivi: 3856 (H) × 2180 (V) ca. 8,40 milioni di pixel
• Numero di pixel attivi: 3856 (H) × 2176 (V) ca. 8,39 milioni di pixel
• Numero di pixel di registrazione consigliati: 3840 (O) × 2160 (V) ca. 8,29 milioni di pixel
• Dimensioni della cella unitaria: 2,0 μm (H) × 2,0 μm (V)
• Nero ottico: Direzione orizzontale (H): Anteriore 0 pixel, posteriore 0 pixel; Direzione verticale (V): anteriore 20 pixel, posteriore 0 pixel
• Confezione: LGA a 132 pin

• Punti di tipo pixel attivi CMOS
• Circuito di regolazione della temporizzazione integrato, driver H/V e circuito di comunicazione seriale
• Frequenza di ingresso: 13,5 MHz / 18 MHz / 24 MHz / 27 MHz / 36 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Numero di pixel di registrazione consigliati: 3840 (O) × 2160 (V) ca. 8,29 milioni di pixel
• Modalità di lettura: modalità di scansione di tutti i pixel, modalità binning orizzontale/verticale a 2/2 righe, modalità ritaglio finestra
• Direzione orizzontale/verticale: modalità di lettura normale/invertita
• Velocità di lettura: Frequenza fotogrammi massima in modalità di scansione All-pixel: 12 bit: 60 fotogrammi/s, 10 bit: 72 fotogrammi/s
• Funzione High Dynamic Range (HDR): sovrapposizione digitale HDR, Clear HDR
• Funzione di sincronizzazione dei sensori
• Funzione otturatore a velocità variabile (unità di risoluzione 1H)
• Funzione CDS/PGA: da 0 dB a 30 dB: guadagno analogico 30 dB (passo passo 0,3 dB), da 30,3 dB a 72 dB: guadagno analogico 30 dB + guadagno digitale da 0,3 dB a 42 dB (passo passo 0,3 dB)
• Supporta I/O: uscita dati seriale CSI-2 (2 corsie/4 corsie/8 corsie/4 corsie × 2 canali)
• Uscita RAW10/RAW12
• Rivestimento AR sul vetro di copertura (entrambi i lati)

Telecamere di sicurezza
