MR36-SD-14-F-LI connettore IDC a nastro ad alta densità a 14 pin con contatti dorati per posizionamento preciso

MR36-SD-14-F-LI connettore IDC a nastro ad alta densità a 14 pin con contatti dorati per posizionamento preciso
MR36-SD-14-F-LI connettore IDC a nastro ad alta densità a 14 pin con contatti dorati per posizionamento preciso

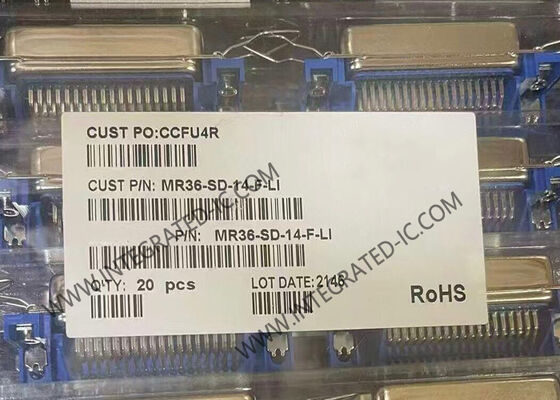

Grande immagine :  MR36-SD-14-F-LI connettore IDC a nastro ad alta densità a 14 pin con contatti dorati per posizionamento preciso

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: MR36-SD-14-F-LI
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: Pacchetto standard
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: TT
Capacità di alimentazione: 10000 pezzi al giorno
Contatto

MR36-SD-14-F-LI connettore IDC a nastro ad alta densità a 14 pin con contatti dorati per posizionamento preciso

Descrizione
Numero di parte: MR36-SD-14-F-LI Tensione nominale: 250 V
Resistenza di isolamento: ≥1000 MΩ Temperatura operativa: Da -55°C a +125°C

Connettori MR36-SD-14-F-LI Connettore di posizionamento IDC a nastro miniato

Il MR36-SD-14-F-LI è un connettore di posizionamento IDC a nastro in miniatura appartenente alla serie MR36.integra funzioni di posizionamento e blocco ed è ampiamente utilizzato nel controllo industriale, attrezzature mediche, terminali di telecomunicazione ed elettronica di consumo.

Disgregazione del modello
  • MR36:Codice di serie, che indica un connettore a nastro in miniatura con un passo di 0,085 pollici (2,16 mm) e specifiche della serie 36
  • SD:Sottile + terminale IDC, adatto per il crimping su cavi a nastro piatto
  • 14:Configurazione a 14 pin, conforme ai requisiti di trasmissione del segnale per un numero di canali medio-basso
  • F:Blocchi a bordo a forcella, migliorando il posizionamento del PCB e la resistenza alle vibrazioni
  • LI:Serrature a molla installate, che forniscono un blocco a scatto per evitare la disconnessione
Specificità principali
Caratteristiche meccaniche
  • Materiale di contatto: bronzo fosforo, che offre eccellente elasticità e resistenza ai cicli di accoppiamento ripetuti
  • Placcaggio di contatto: placcato d'oro sul nichel (AU ON NI) sulla superficie di accoppiamento, placcato di stagno sulla superficie terminale
  • Materiale di isolamento: plastica tecnica di grado UL94V-0, ignifuga e resistente al calore
  • Cicli di accoppiamento: ≥ 500 cicli, garantendo una elasticità stabile e un contatto affidabile
  • Struttura di posizionamento: Pini di posizionamento integrati + chiusure PCB, che garantiscono un montaggio PCB preciso
Caratteristiche elettriche
  • Corrente nominale: 3A per canale
  • Tensione nominale: 250V CA
  • Resistenza di isolamento: ≥ 1000MΩ (500V DC)
  • Resistenza di contatto: ≤ 20 mΩ
  • Temperatura di funzionamento: da -55°C a +125°C
Caratteristiche fisiche
  • Pitch: 2,16 mm, layout ad alta densità
  • Numero di perni: 14 perni, design a riga singola
  • Metodo di montaggio: saldatura a fori
  • Tipo di terminazione: IDC crimping, compatibile con cavi a nastro piatto a passo di 1,27 mm
Principali vantaggi del design
  • Posizionamento preciso + doppio blocco: i perni di posizionamento e il blocco della piastra a forchetta assicurano un allineamento del PCB infallibile
  • IDC Assemblaggio efficiente senza saldatura: il crimping diretto elimina la necessità di saldatura
  • Sistema di contatto altamente affidabile: i contatti di molla in bronzo fosforo con rivestimento in oro offrono resistenza all'ossidazione
  • Adatto per ambienti difficili: UL94V-0 materiale isolante ignifugoso, ampio intervallo di temperatura di funzionamento
  • Disegno compatto e miniaturizzato: passo di 0,085 pollici, layout a fila singola a 14 pin consente di risparmiare spazio sul PCB
Applicazioni tipiche
  • Controllo industriale: collegamenti di segnale interni per PLC, moduli sensori e touchscreen industriali
  • Apparecchiature mediche: connessioni a bordo per monitor dei pazienti, apparecchiature per ultrasuoni
  • Termini di comunicazione: trasmissione interna del segnale a bassa tensione per router e switch
  • Elettronica di consumo: connessioni interne per dispositivi domestici intelligenti e elettronica di bordo
  • Prova e misurazione: connessioni di interfaccia di segnale per gli strumenti di prova
