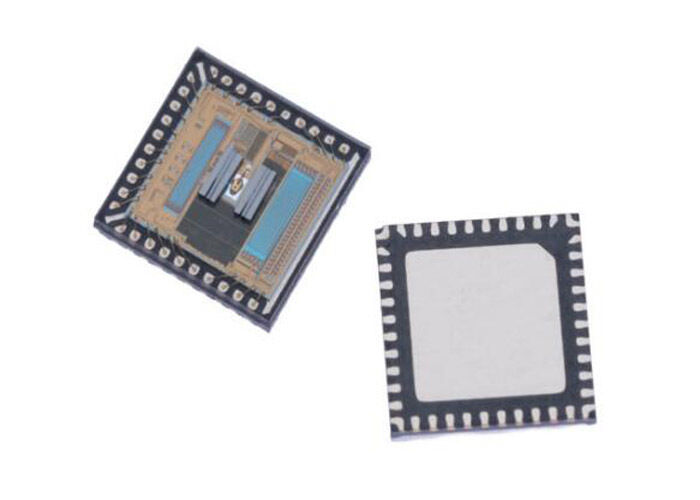

AR55-AS01 Chip di circuito integrato ASIC a 32 bit

AR55-AS01 è un versatile ASIC per encoder assoluto progettato per soddisfare la crescente domanda di applicazioni lineari e con albero cavo passante di grande diametro. Offre una soluzione a chip singolo con la flessibilità necessaria per supportare un'ampia gamma di diametri complessivi di prodotto, da 65 mm a 2682 mm. Inoltre, l'encoder AR55-AS01 supporta soluzioni di feedback lineare assoluto o incrementale fino a 8,39 metri di lunghezza.

• Encoder assoluto intelligente ASIC in contenitore QFN a montaggio superficiale: 6 mm x 6 mm
• Risoluzione assoluta programmabile dall'utente da 1 bit fino a 32 bit a giro singolo
• Risoluzione dell'uscita incrementale (ABI) programmabile dall'utente compresa tra 1 e 226 CPR
• Segnale di commutazione programmabile dall'utente (UVW) da 1 a 32 coppie di poli
• Uscita analogica differenziale seno-coseno
• Supporta il diametro interno dell'albero cavo da 46 mm a 2,66 metri
• Supporta una lunghezza della striscia codificata lineare fino a 8,33 metri
• Supporta l'integrazione con il contatore multigiro di raccolta di energia di Broadcom con tecnologia Wiegand
• Intervallo di temperatura elevata da -40°C a 115°C adatto per la maggior parte delle operazioni industriali
• Tensione operativa dual-mode di 3,3 V e 5 V, che consente una facile comunicazione con MCU e FPGA
• Opzioni selezionabili dei protocolli di comunicazione in modalità SSI, SPI, RS485 o Encoder Serial Link (ESL)
• È disponibile anche l'opzione del protocollo BiSS-C
• Conformità RoHS

• Automazione e ingegneria robotica
• Automazione industriale e droni
• Attrezzature mediche
• Robot mobili autonomi (AMR)
• Veicoli a guida automatizzata (AGV)
• Attuatori lineari e stadi lineari
