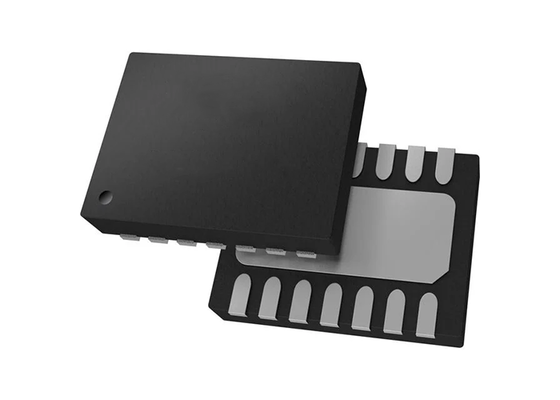

LTC4364CDE-1 Dispositivo di protezione da sovracorrente in chip di circuito integrato con ampio intervallo di tensione operativa da 4 V a 80 V e tensione di serraggio in uscita regolabile

LTC4364CDE-1 è un soppressore di sovratensioni ad alte prestazioni con controllo del diodo ideale integrato, progettato specificamente per sistemi di alimentazione CC esigenti e ideale per applicazioni di protezione dell'alimentazione nei robot umanoidi. Il chip rinuncia ai tradizionali diodi Schottky, utilizzando invece un MOSFET a canale N esterno per ottenere una rettifica del diodo ideale e a bassa perdita. Ciò riduce significativamente le perdite di conduzione e la generazione di calore nel percorso di alimentazione del robot, soddisfacendo le esigenze di funzionamento continuo a lungo termine.

Il dispositivo offre una protezione elettrica completa, sopprimendo con precisione i transitori ad alta tensione e gli impatti da sovratensione nel circuito di alimentazione, supportando al tempo stesso la protezione da tensione inversa in ingresso di -40 V e la protezione inversa da -20 V in uscita. Contrasta efficacemente le interferenze elettriche, come picchi di tensione e fluttuazioni di potenza, generate durante le vibrazioni del movimento del robot umanoide, i cicli di avvio-arresto del motore e i cambiamenti di postura, prevenendo così danni ai moduli principali di precisione come il controller principale del robot, i servoazionamenti e i sensori.

Grazie al suo package compatto e all'elevata integrazione, il chip non richiede circuiti periferici complessi. È particolarmente adatto allo spazio di installazione limitato e ai requisiti di progettazione leggera dei robot umanoidi e può essere adattato in modo efficiente al sistema di alimentazione a 48 V CC del robot. Fornisce una protezione dell'alimentazione front-end affidabile, a basse perdite e altamente resiliente per unità chiave come l'alimentazione del robot, l'acquisizione del segnale e il controllo del movimento.

• Ampio intervallo di tensione operativa: da 4 V a 80 V
• Resiste a sovratensioni superiori a 80 V con morsetto VCC
• Voltaggio del morsetto di uscita regolabile
• Il controller a diodi ideale mantiene la tensione di uscita durante i brownout di ingresso
• Protezione inversione di ingresso fino a -40 V
• Protezione inversione di uscita fino a -20 V
• Protezione da sovracorrente
• Corrente di spegnimento bassa di 10μA a 12V
• Temporizzatore guasto regolabile
• Disponibile in contenitori DFN a 14 conduttori, MSOP a 16 conduttori e SO a 16 conduttori da 4 mm x 3 mm
• Qualificato AEC-Q100 per applicazioni automobilistiche

• Protezione contro le sovratensioni nel settore automobilistico/avionica
• Hot Swap/Inserimento live
• ORing di alimentazione ridondante
• Protezione della porta di uscita
• Robot umanoidi
