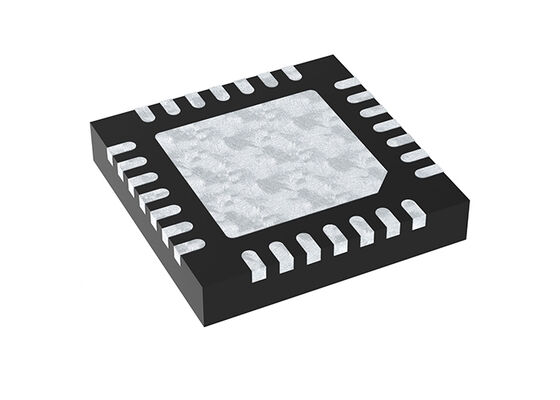

EM9304V01LF28B Bluetooth IC Low-Power BT 5.0 Low Energy SOC in pacchetto QFN-28

L'EM9304 è un circuito integrato (IC) minuscolo e a basso consumo, ottimizzato per prodotti abilitati Bluetooth® 5.0 a bassa energia. L'architettura flessibile gli consente di fungere da IC companion per qualsiasi prodotto basato su ASIC o MCU, o come System-on-Chip (SoC) completo. Applicazioni personalizzate possono essere eseguite dalla memoria one-time-programmable (OTP) e periferiche digitali (SPI o I2C) possono interfacciarsi con dispositivi esterni come sensori, memoria, display o driver touch.

System-on-Chip:
• MCU ARC EM4 a 32 bit ad alta efficienza energetica, standard industriale, che opera a 24 MHz
• Unità a virgola mobile per l'elaborazione dei sensori
• 136 kB di ROM inclusi link layer e stack
• 128 kB di OTP per parametri, profili e applicazioni - velocità di esecuzione di 24 MHz
• 48 kB di RAM per istruzioni e 28 kB di RAM per dati
• 4, 8 o 20 kB con ritenzione dati selezionabile
• Timer universali, di sleep e di protocollo
• Interfacce master I2C e SPI
• Fino a 12 GPIO
Tecnologia Bluetooth 5.0 Low Energy:
• Sottosistema controller BT 5.0 (QD ID 93999)
• Stack Bluetooth (QD ID 84268) in ROM
• Livelli di trasporto HCI/ACI SPI e UART
• Supporto fino a otto connessioni simultanee
• Lunghezza PDU estesa e sicurezza migliorata
Funzionalità di sicurezza:
• Generatore di numeri casuali vero
• Motore di crittografia hardware AES-128
• Generazione di chiavi (ECC-P256)
• Aggiornamento firmware Over-the-Air
Sistema di gestione dell'alimentazione:
• Funzionamento DCDC step-up/down digitale
• Supporta batterie da 1,5 V e 3,0 V
• Scheduler e gestore di memoria
• Base temporale oscillatore RC a bassa frequenza o a cristallo
Consumo di corrente a 3V:
• 3,0 mA di corrente tipica di picco del ricevitore
• 5,2 mA di corrente tipica di picco del trasmettitore a 0,4 dBm
• 1,0 μA in modalità sleep connessa
• 5 nA in modalità chip disabilitato
Prestazioni RF:
• -94 dBm di sensibilità del ricevitore Bluetooth a bassa energia per operazioni a 1 Mbps e payload di 37 byte
• Intervallo di potenza di uscita del trasmettitore da -34 a +6,1 dBm
Requisiti dei componenti:
• 3 condensatori DC, 1 bobina DCDC, 1 bead di ferrite
• Pin antenna single-ended da 50 Ω (senza balun)
• XTAL da 48 MHz, XTAL da 32 kHz (opzionale)
Confezionamento e intervallo operativo:
• QFN-28 (4x4 mm), WLCSP25 e bare-die/wafer
• Intervallo di temperatura operativa industriale: da -40 °C a +85 °C
Supporto clienti:
• Kit di sviluppo hardware e software
• Supporto per la certificazione FCC/CE
• Forum per il supporto hardware e software
