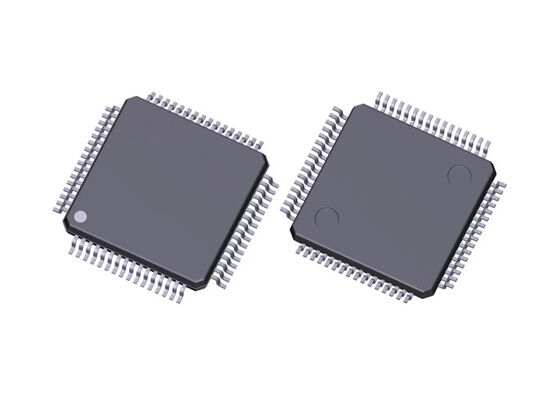

Microcontrollore XMC1404-F064X0200 AA con ARM Cortex-M0 a 48MHz e Flash da 200KB per Applicazioni Industriali

L'XMC1404-F064X0200 AA appartiene alla famiglia XMC1000 di microcontrollori industriali basati sul core del processore ARM® Cortex®-M0.lo XMC1400 offre un aumento delle prestazioni fino al 70% rispetto allo XMC1300Oltre alle periferiche dedicate per le applicazioni di controllo motore e di potenza, i dispositivi XMC1400 offrono 2 nodi CAN e sono supportati da un ambiente di sviluppo che consente un breve time-to-market.

• CPU: ARM Cortex-M0
• Frequenza massima: 48 MHz
• Nodi CAN: 2
• Pini di I/O digitali: 55
• Flash: 200 kByte
• Voltaggi di funzionamento I/O: 5,5 V, 1,8 V
• Larghezza delle istruzioni: 32/16 bit
• Numero di moduli ADC: 2
• Modalità di alimentazione: possibile il gating dell' orologio
• Memoria del programma: 200 kByte
• Interfacce di I/O seriali: 4
• SRAM (incl. Cache): 16 kByte
• Pins di I/O cronometrati (PWM, CAPCOM): 25
• Timer/contatore: 16
• Tipo di memoria: Flash
• Linee di ingresso A/D (compreso il FADC): 12
• Tipo di interfaccia di I/O seriale: I2C, I2S, SPI, UART
• Temperatura: da -40°C a 105°C

• 48 MHz core / 96 MHz orologio periferico
• Intervallo di funzionamento 1,8 - 5,5 V, -40 - 105°C
• 200KB Flash (ECC, cache), 16KB RAM
• Coprocessore MATH (DIV, CORDIC)
• ADC a 12 bit, 1 Ms/s, 14 ingressi, 2x S&H
• 3x comparatore analogo, 30 ns
• 16 x 16 bit di cattura, confronto, PWM timer
• 2x Interfaccia sensore Hall / codificatore
• Controllo della luminosità e del colore dei LED (BCCU)
• 4 canali seriali, 2x CAN / 32 MO
• Orologio in tempo reale, guardie, PRNG
• LQFP-64, 10x10 mm2, passo 0,5 mm, 56 IO

• Sistema di gestione delle batterie per autoveicoli (BMS) - 48 V
• Soluzioni per veicoli elettrici leggeri
• Carica elettrica
• Automazione industriale
• Climatizzazione residenziale
