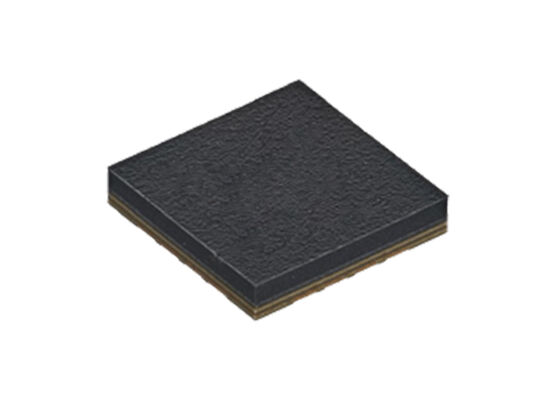

Circuito Integrato Amplificatore di Potenza ad Alta Efficienza SKY66522-11 con Guadagno di 36,5 dB e Intervallo di Frequenza da 2300 MHz a 2690 MHz

Il SKY66522-11 è un amplificatore di potenza (PA) ad alta efficienza, con ampia larghezza di banda istantanea, completamente adattato in ingresso/uscita, con elevato guadagno e linearità. Il PA compatto da 5 * 5 mm è progettato per sistemi 5G NR e 4G LTE che operano da 2300 a 2690 MHz.

La circuiteria di polarizzazione attiva è integrata per compensare le prestazioni del PA in base a variazioni di temperatura, tensione e processo. Il SKY66522-11 fa parte di una famiglia di PA ad alta efficienza, compatibili pin-to-pin, che supportano le principali bande 3GPP.

• Ampia larghezza di banda del segnale istantanea: 200 MHz
• Elevata linearità: +31 dBm con < -48 dBc ACLR con pre-distorsione (segnale LTE da 200 MHz, PAR 8,5 dB)
• Elevato guadagno: 36,5 dB
• Ingresso e uscita internamente adattati per sistemi da 50 ohm
• Polarizzazione attiva integrata: prestazioni compensate in temperatura
• Funzione di abilitazione ON/OFF integrata: PAEN = 1,5 - 2,5 V
• Tensione di alimentazione: 5 V e 12 V
• Famiglia di PA compatibile pin-to-pin che supporta le principali bande 3GPP
• Package compatto (16 pin, 5 * 5 * 1,04 mm) (MSL3, 260°C secondo JEDEC J-STD-020)

• Sistemi 5G NR e 4G LTE
• Amplificatore driver per micro stazioni base e macro stazioni base
• Small cell aziendali e Massive MIMO
