UCC23513BDWYR Circuito Integrato con Isolamento 5700Vrms Sorgente 4.5A Pozzo 5.3A e Driver di Gate Isolato CMTI 150kV/µs Opto-Compatibile

UCC23513BDWYR Circuito Integrato con Isolamento 5700Vrms Sorgente 4.5A Pozzo 5.3A e Driver di Gate Isolato CMTI 150kV/µs Opto-Compatibile
UCC23513BDWYR Circuito Integrato con Isolamento 5700Vrms Sorgente 4.5A Pozzo 5.3A e Driver di Gate Isolato CMTI 150kV/µs Opto-Compatibile

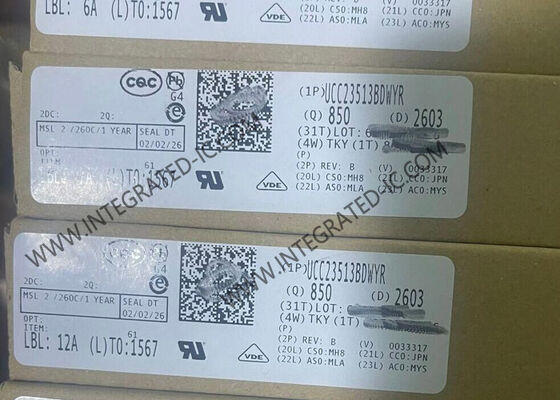

Grande immagine :  UCC23513BDWYR Circuito Integrato con Isolamento 5700Vrms Sorgente 4.5A Pozzo 5.3A e Driver di Gate Isolato CMTI 150kV/µs Opto-Compatibile

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: UCC23513BDWYR
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: SOIC-6
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 10000 pezzi al giorno
Contatto

UCC23513BDWYR Circuito Integrato con Isolamento 5700Vrms Sorgente 4.5A Pozzo 5.3A e Driver di Gate Isolato CMTI 150kV/µs Opto-Compatibile

Descrizione
Numero di parte: UCC23513BDWYR Numero di canali: 1
Tensione - Isolamento: 5700Vrms Immunità transitoria in modalità comune (min): 150 kV/μs
TpLH/tpHL di ritardo di propagazione (massimo): 105n, 105n Distorsione di larghezza di impulso (massima): 28ns, 25ns (massimo)

UCC23513BDWYR Chip di circuito integrato rinforzato a canale singolo driver di cancello isolato ottocompatibile
Descrizione del prodotto

I driver UCC23513BDWYR sono optocompatibili, a singolo canale, driver di cancello isolati per IGBT, MOSFET e SiC MOSFET, con corrente di uscita di sorgente 4.5A e corrente di picco del lavandino 5.3A e 5.7kVRMS di isolamento rafforzatoL'alta gamma di tensione di alimentazione di 33V consente l'uso di alimentatori bipolari per azionare efficacemente IGBT e FET di potenza SiC. UCC23513BDWYR può azionare sia FET a bassa potenza laterale che ad alta potenza laterale. Key features and characteristics bring significant performance and reliability upgrades over standard optocoupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout design.

Specificità
Parametro Valore
Temperatura minima di funzionamento -40°C
Temperatura massima di funzionamento + 125°C
Dissipazione del potere 750 mW
Ritardo di propagazione - Max. 105 ns
E'ora di alzarsi. 28 ns
Tempo di caduta 25 ns
Numero di autisti 1 Conduttore
Numero di uscite 1 Produzione
corrente di uscita 5 A
Voltaggio di uscita da 14 V a 33 V
Tensione di alimentazione - Max 30 V
Tensione di alimentazione - Min 15 V
Tecnologia SiC
Tipo Lato alto, lato basso
Caratteristiche chiave
  • 5.7kVRMS driver di porta isolato a canale singolo con ingresso ottocompatibile
  • Pin-to-pin, drop in upgrade per driver di gate opto isolati
  • 4.5A fonte / 5.3A pozzo, corrente di uscita di picco
  • Tensione massima di alimentazione del driver di uscita di 33 V
  • 8V (B) o 12V VCC UVLO Opzioni
  • Output da rotaia a rotaia
  • 105ns (massimo) ritardo di propagazione
  • 25ns (massimo) di abbinamento di ritardo fra parti
  • Distorsione della durata dell'impulso di 35ns (massimo)
  • 150 kV/μs (minimo) immunità transitoria in modalità comune (CMTI)
  • Durata di vita della barriera di isolamento > 50 anni
  • Capacità di gestione della tensione di polarità inversa a 13 V sullo stadio di ingresso che supporta l'interblocco
  • Imballaggio SO-6 allungato con > 8,5 mm di scorrevolezza e spazio libero
  • Temperatura di funzionamento della giunzione, TJ: -40°C a +150°C
  • Funzionale e sicuro
  • Documentazione disponibile per aiutare la progettazione del sistema di sicurezza funzionale
  • Certificazioni relative alla sicurezza:
    • 8000VPK isolamento rinforzato per DIN V VDE V0884-11: 2017-01 (in corso)
    • 5.7kVRMS isolamento per 1 minuto per UL 1577
Applicazioni
  • Dispositivi di controllo motore industriali
  • Fornitori di alimentazione industriali, UPS
  • Invertitori solari
  • Riscaldamento per induzione
