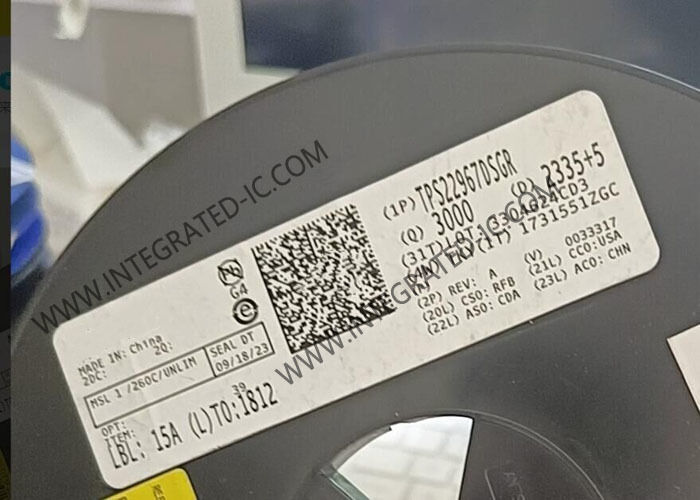

TPS22967DSGR Circuito Integrato Chip 5.5V 4A 22mΩ Interruttore di Carico a Resistenza Ultra-Bassa

Il dispositivo TPS22967 è un piccolo interruttore di carico RON a canale singolo con accensione controllata. Il dispositivo contiene un MOSFET a canale N che può funzionare su un intervallo di tensione di ingresso da 0,8 V a 5.5 V e può supportare una corrente continua massima di 4 A. L'interruttore è controllato da un ingresso on/off (ON), che può interfacciarsi direttamente con i segnali di controllo a bassa tensione.una resistenza di 225-Ω viene aggiunta per una scarica rapida di uscita quando l'interruttore è spento.

Il TPS22967 è disponibile in un piccolo pacchetto WSON (DSG) a 8 pin da 2 mm × 2 mm, che consente di risparmiare spazio, con pad termico integrato che consente un'elevata dissipazione di potenza.Il dispositivo è caratterizzato per funzionare nell'intervallo di temperatura dell'aria aperta compresa tra -40°C e 85°C.

• Interruttore di carico monocanale integrato
• Intervallo di tensione di ingresso: da 0,8 V a 5,5 V
• Bassa resistenza RON
• RON = 22 mΩ a VIN = 5 V (VBIAS = 5 V)
• RON = 22 mΩ a VIN = 3,6 V (VBIAS = 5 V)
• RON = 22 mΩ a VIN = 1,8 V (VBIAS = 5 V)
• 4-A Corrente massima continua di interruttore
• Corrente quiescente bassa (50 μA)
• La bassa soglia di ingresso di controllo consente l'uso di logiche da 1,2 V, 1,8 V, 2,5 V e 3,3 V
• Tempo di risalita configurabile
• Discarico rapido di uscita (QOD)
• Pacchetto WSON 8-Pin con pad termico

• Ultrabook
• Notebook e Netbook
• Tablet PC
• Elettronica di consumo
• Set-top box e cancelli residenziali
• Sistemi di telecomunicazione
• Dischi a stato solido (SSD)
