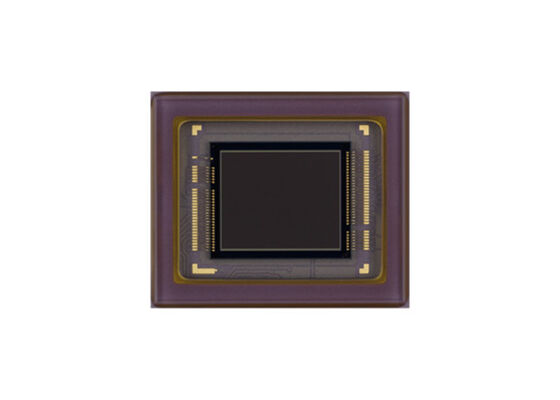

Sensore IMX515-AAQN IC ad alta sensibilità diagonale 6,43 mm CMOS Solid-State Image Sensor a basso consumo energetico

L'IMX515 è un sensore di immagine a stato solido CMOS a pixel attivi a diagonale di 6,4 mm (Tipo 1/2,8) con una matrice di pixel quadrati e pixel efficaci di 8,46 M. Questo chip funziona con 2,9 V analogici, 1,1 V digitali,e interfaccia 1.8 V tripla alimentazione, e ha un basso consumo di energia. Alta sensibilità, bassa corrente scura e nessuna macchia sono raggiunti attraverso l'adozione di filtri a mosaico a colori primari R, G e B.Questo chip è dotato di un obturatore elettronico con tempo di integrazione variabile di carica.

• Punti di tipo pixel attivo CMOS
• Circuito integrato di regolazione della tempistica, driver H/V e circuito di comunicazione seriale
• Frequenza di ingresso: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• Numero di pixel di registrazione raccomandato: 3840 (H) × 2160 (V) circa 8,29 M pixel
• Modalità di lettura: modalità di scansione a tutti i pixel, modalità di ripiegamento a 2/2 linee orizzontale/verticale, modalità di ritaglio delle finestre, direzione orizzontale/verticale - modalità di lettura normale/inversa
• Velocità di lettura: velocità massima di fotogramma in modalità scansione a tutti i pixel: 12 bit: 52.2 frame/s, 10 bit: 61.6 frame/s
• Funzione HDR (High Dynamic Range): HDR a esposizione multipla, HDR a sovrapposizione digitale
• Funzione dei sensori di sincronizzazione
• Funzione di scatto a velocità variabile (unità di risoluzione 1H)
• Funzione CDS/PGA: da 0 a 30 dB: Guadagno analogico da 30 dB (piano di passo 0,3 dB), da 30,3 dB a 72 dB: Guadagno analogico da 30 dB + Guadagno digitale da 0,3 dB a 42 dB (piano di passo 0,3 dB)
• Supporta I/O: uscita di dati seriali CSI-2 (2 lane / 4 lane), uscita RAW10 / RAW12

• Telecamere di sicurezza
• apparecchi fotografici
• Telecamere industriali
