TLIN1029DRQ1 Circuito Integrato Chip Transceiver LIN con Velocità Dati 20kbps Tensione di Alimentazione 4V ~ 36V e Qualifica AEC-Q100

Il TLIN1029 è un transceiver per il livello fisico della rete locale (LIN) con funzionalità integrate di wake-up e protezione, compatibile con gli standard LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A e ISO/DIS 17987-4.2. LIN è un bus bidirezionale a filo singolo tipicamente utilizzato per reti in-veicolo con velocità di trasmissione dati fino a 20 kbps. Il TLIN1029 è progettato per supportare applicazioni a 12 V con una tensione operativa più ampia e protezione aggiuntiva contro guasti del bus.

• Qualificato AEC-Q100 per applicazioni automobilistiche
• Grado di temperatura 1: da -40°C a 125°C TA
• Livello di certificazione HBM del dispositivo: ±8 kV
• Livello di certificazione CDM del dispositivo: ±1.5 kV
• Compatibile con LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A e ISO/DIS 17987-4.2
• Conforme alla pratica raccomandata SAE J2602 per LIN
• Supporta ISO 9141 (K-Line)
• Supporta applicazioni a 12 V
• Velocità di trasmissione dati LIN fino a 20 kbps
• Ampie gamme operative: Tensione di alimentazione da 4 V a 36 V
• Protezione da guasti del bus LIN ±45 V
• Modalità Sleep: consumo di corrente ultra-basso consente il wake-up da evento sul bus LIN o wake-up locale tramite EN
• Funzionamento senza glitch durante l'accensione e lo spegnimento
• Funzionalità di protezione: protezione da sottotensione su VSUP, protezione da timeout dominante TXD (DTO), protezione da spegnimento termico
• Nodo non alimentato o disconnessione di terra fail-safe a livello di sistema

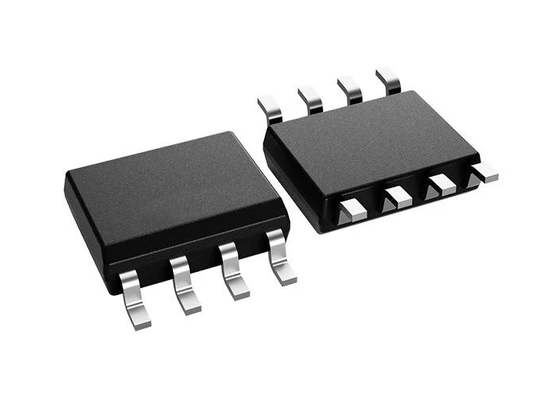

• Disponibile in package SOIC (8) e VSON senza piombo (8) per una migliore capacità di ispezione ottica automatizzata (AOI)

• Elettronica di carrozzeria e illuminazione
• Infotainment e cluster
• Veicoli elettrici ibridi e sistemi di propulsione
• Sicurezza passiva
• Elettrodomestici
