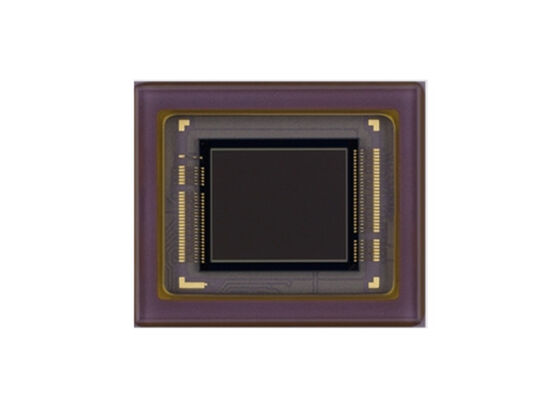

Sensore di immagine CMOS IMX533CQK-D con diagonale di 15,968 mm, 9,07 M pixel effettivi e convertitore A/D a 14 bit

L'IMX533 è un sensore di immagine CMOS con diagonale di 15,968 mm (Tipo 1) con una matrice di pixel quadrati a colori e circa 9,07 M di pixel effettivi. Questo sensore incorpora un circuito PGA massimo di 36 dB e un convertitore A/D a 14 bit. L'uscita digitale a 14 bit consente di leggere i segnali di 9,07 M di pixel effettivi ad alta velocità di 26,9 frame/s in modalità foto fissa. Inoltre, realizza un'uscita digitale a 12 bit ad alta velocità di 63,6 frame/s.

• Pixel di tipo CMOS a pixel attivi di tipo 1
• Rapporto d'aspetto quadrato 1:1
• Frequenza di clock di ingresso 72 MHz
• Modalità di lettura di tutti i pixel
• Varie modalità di lettura
• Modalità filmato con funzione rolling shutter
• Driver H, driver V e circuito di comunicazione seriale su chip
• +36 dB di guadagno in CDS/PGA su chip (quando A/D 14 bit, 12 bit)
• Convertitore A/D a 11 bit/12 bit/14 bit integrato
• Uscita SLVS-EC a 8 corsie, supportate velocità di trasmissione dati di 2,304 / 1,152 Gbps
• Funzione Multi Camera (ID chip fino a sei)
• Funzione di inserimento dati giroscopio (inserisce dati dal sensore giroscopico nei dati del frame)
• Modalità di lettura invertita in direzione H/V
• Tipo retroilluminato
• Filtro a mosaico a colori primari R, G, B su chip

• Telecamere di sorveglianza
• Telecamere a colori
