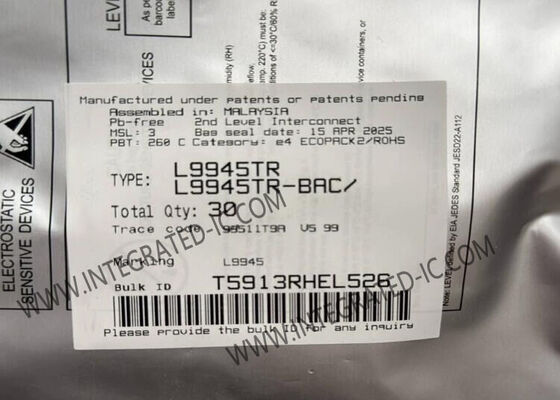

L9945TR Chip di circuito integrato a 8 canali pre-driver MOSFET configurabile per sistemi automobilistici a 12 V e 24 V

L9945 è un pre-driver MOSFET a 8 canali configurabile per il controllo del carico a basso, alto, picco e tenuta e H-Bridge.È progettato per soddisfare i requisiti dei sistemi di batterie da 12 V (veicoli passeggeri) e da 24 V (veicoli commerciali).

• conformità dei sistemi di batterie a 12 V e 24 V
• 3.3 V e 5 V di I/O compatibili con la logica
• Preconduttore MOSFET configurabile a 8 canali
• lato superiore (MOS a canale N e a canale P)
• MOS a basso livello (N-channel)
• Ponte H (fino a 2 ponti H)
• Peak & Hold (2 carichi)
• tensione di alimentazione della batteria di funzionamento da 3,8 V a 36 V
• tensione di alimentazione VDD di funzionamento da 4,5 V a 5,5 V
• Correnti di carica/scarica programmabili per migliorare il comportamento EMI
• Diagnosi individuale per cortocircuito alla batteria, carico aperto e cortocircuito alla terra
• Implementazione di sensori di sovra corrente altamente flessibili
• 64 soglie di sovraccorrenza programmabili indipendenti per ciascun canale
• Interruzione di uscita ultra-veloce in caso di sovraccarico
• Limitazione corrente per la configurazione H-Bridge
• Protocollo SPI a 32 bit disponibile per la configurazione e la diagnostica
• Funzioni di sicurezza, incluse le funzioni di autocontrollo integrato (BIST) e di autocontrollo dell'hardware (HWSC)
• ADC a 10 bit per le misurazioni della temperatura della batteria e della matrice disponibile da SPI

• Applicazioni automobilistiche a 12 e 24 V (veicoli passeggeri e commerciali)
• Controllo del carico del lato basso, del lato alto, del picco e della tenuta e del ponte H
• Disegnati per l'azionamento di relè, motori e tutti i carichi resistivi e induttivi
