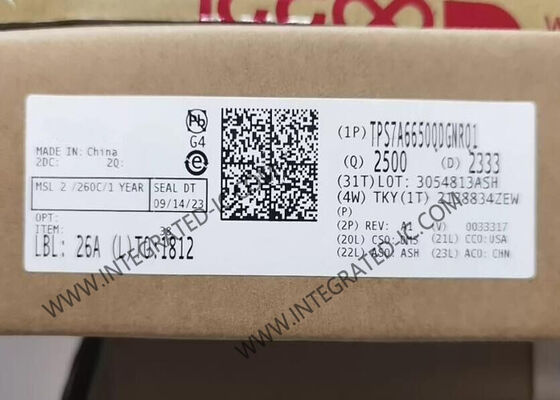

TPS7A6650QDGNRQ1 Regolatore di Tensione a Bassa Caduta Automotive 150mA 40V Chip Circuito Integrato con Power Good

TPS7A6650 è un regolatore lineare a bassa caduta progettato per operazioni fino a 40 V Vin.sono molto adatti per sistemi di unità di controllo microprocessore in standby, in particolare nelle applicazioni automobilistiche.

• Qualificato per applicazioni automobilistiche
• Guida di prova AEC-Q100 con quanto segue:
  • Temperatura del dispositivo grado 1
  • Classe di temperatura del dispositivo 0 (solo TPS7A6650EDGNRQ1)
  • Dispositivo HBM ESD Livello di classificazione H2
  • Dispositivo CDM livello di classificazione ESD C4
  • Intervallo di temperatura di giunzione del dispositivo: da -40°C a +150°C
• 4 V a 40 V Ampia gamma di tensione d'ingresso Vin con transiente fino a 45 V
• Corrente di uscita: 150 mA
• Corrente quiescente bassa, I ((q):
  • 2 μA quando EN = basso (modalità di spegnimento)
  • 12 μA tipico a carichi leggeri
• Capacitore di stabilità di uscita ceramica a basso ESR (2,2 μF-100 μF)
• 300-mV Voltaggio di abbandono a 150 mA (tipico, V ((Vin) = 4 V)
• Voltaggi di uscita fissi (3.3-V e 5-V) e regolabili (1.5-V a 5-V) (regolabili solo per TPS7A66-Q1)
• Tracciamento della bassa tensione di ingresso
• Reimpostazione integrata dell'alimentazione:
  • Ritardo di reset-impulso programmabile
  • Uscita di ripristino a scarico aperto
• Protezione integrata contro i guasti:
  • Disattivazione termica
  • Protezione da cortocircuito
  • Comparatore del senso di tensione di ingresso

• Sistemi di informazione e intrattenimento con modalità di riposo
• Moduli di controllo del corpo
• Applicazioni della batteria sempre accesa:
  • Applicazioni di gateway
  • Sistemi di accesso remoto senza chiave
  • Immobilizzatori
