NSM2015-66B5F-DSWR Sensore IC Hall-Effect-Based Current Sensor IC con rilevamento di corrente da 66A, rigetto del campo di modo comune e larghezza di banda di 320kHz

NSM2015-66B5F-DSWR Sensore IC Hall-Effect-Based Current Sensor IC con rilevamento di corrente da 66A, rigetto del campo di modo comune e larghezza di banda di 320kHz
NSM2015-66B5F-DSWR Sensore IC Hall-Effect-Based Current Sensor IC con rilevamento di corrente da 66A, rigetto del campo di modo comune e larghezza di banda di 320kHz

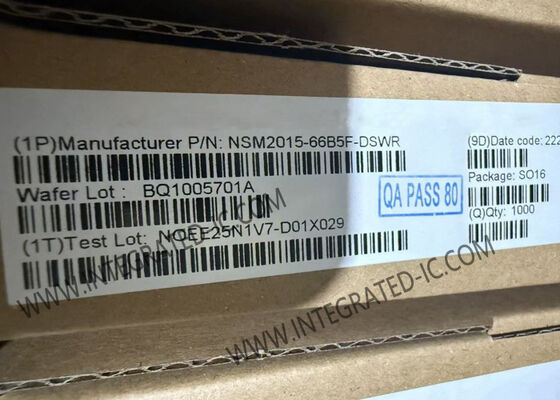

Grande immagine :  NSM2015-66B5F-DSWR Sensore IC Hall-Effect-Based Current Sensor IC con rilevamento di corrente da 66A, rigetto del campo di modo comune e larghezza di banda di 320kHz

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: NSM2015-66B5F-DSWR
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: Soic-16
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: T/T,L/C,Western Union
Capacità di alimentazione: 10000 pezzi al giorno
Contatto

NSM2015-66B5F-DSWR Sensore IC Hall-Effect-Based Current Sensor IC con rilevamento di corrente da 66A, rigetto del campo di modo comune e larghezza di banda di 320kHz

Descrizione
Numero di parte: NSM2015-66B5F-DSWR Tipo di sensore: Effetto Hall
Corrente - Sensore: 66A Sensibilità: 30,3 mV/A
Frequenza: CC ~ 320kHz Tensione - Alimentazione: 4,5 V ~ 5,5 V
Evidenziare:

Sensore di rilevamento corrente in CI da 66 A

,

CI sensore di corrente basato su effetto Hall con reiezione di campo in modalità comune

,

Sensore di corrente integrato con larghezza di banda 320kHz

NSM2015 Sensor IC Hall-Effect-Based Current Sensor IC con rigetto di campo in modalità comune
Visualizzazione del prodotto del NSM2015

NSM2015 è un sensore di corrente di percorso integrato con una resistenza di accensione molto bassa di 0,85mΩ, riducendo significativamente la perdita di calore sul chip.Il sensore rileva i campi magnetici generati dalla corrente Busbar che scorre sotto il chip per misurare indirettamente la correnteRispetto ai tradizionali metodi di campionamento di corrente operativa isolata Shunt +, NSM2015 elimina la necessità di un alimentatore laterale primario e offre un design di layout semplificato e conveniente.

SpecificitàDiNSM2015
Parametro Valore
Per la misurazione AC/DC
Tipo di sensore Effetto Hall
Sensore di corrente 66A
Numero di canali 1
Prodotto Fissa, tensione
Sensibilità 300,3 mV/A
Frequenza DC ~ 320 kHz
Linearità ± 0,2%
Accuratezza ± 2%
Fornitura di tensione 4.5V~5.5V
Tempo di risposta 1.5 μs
Fornitura di corrente (massimo) 12mA
Temperatura di funzionamento -40°C~125°C
Polarizzazione Bi-direzionale
Tipo di montaggio Montaggio superficiale
Confezione / Cassa 16-SOIC (0,295", 7,50 mm di larghezza)
Confezione del dispositivo del fornitore 16-SOIC
Caratteristiche chiaveDiNSM2015
  • Larghezza di banda elevata e tempo di risposta veloce (larghezza di banda 320 kHz, tempo di risposta di 1,5 μs)
  • Misurazione di corrente di alta precisione
  • I set differenziali di Hall forniscono immunità ai campi vaganti
  • Livello di isolamento elevato conforme alle norme UL
  • Tensione di lavoro per isolamento di base (VWVBI): 1550Vpk / 1097Vrms
  • Tensione di isolamento resistente (VISO): 5000Vrms
  • tensione massima di isolamento da sovratensioni (VIOSM): 10 kV
  • Corrente di sovratensione massima (Isurge): 13kA
  • CMTI > 100V/ns
  • CTI ((I) conformità
  • Distanza di scorrere/distanza di liberazione: 8 mm
  • Protezione contro le perdite di corrente
  • NOVOSENSE tecnologia innovativa "Spin Current" per una minima deriva di temperatura di spostamento
  • Fissato di uscita con Vref
  • Temperatura di funzionamento: -40°C ~ 125°C
  • Resistenza interna primaria: 0,85 mΩ
  • Pacchetto SOIC16 a corpo largo
ApplicazioniDiNSM2015
  • Sistemi solari
  • Fornitura di energia industriale
  • Controllo motore
  • Caldaia OBC/DCDC/PTC
  • Piattaforma di ricarica
