NSL21912-Q1HTSXR 12 canali 20V di grado 1 LED driver di circuito integrato

NSL21912-Q1HTSXR 12 canali 20V di grado 1 LED driver di circuito integrato
NSL21912-Q1HTSXR 12 canali 20V di grado 1 LED driver di circuito integrato

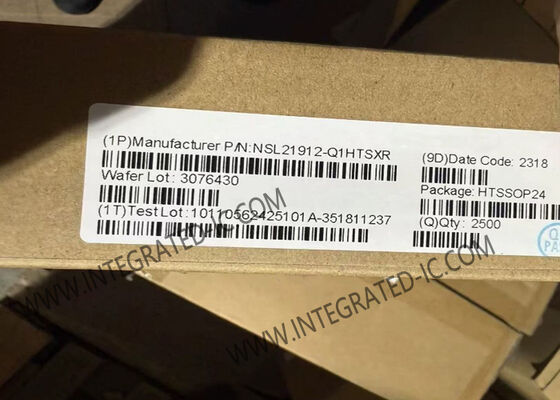

Grande immagine :  NSL21912-Q1HTSXR 12 canali 20V di grado 1 LED driver di circuito integrato

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: NSL21912-Q1HTSXR
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: HTSSOP-24​
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: T/T,L/C,Western Union
Capacità di alimentazione: 10000 pezzi al giorno
Contatto

NSL21912-Q1HTSXR 12 canali 20V di grado 1 LED driver di circuito integrato

Descrizione
Numero di parte: NSL21912-Q1HTSXR Numero di uscite: 12
Tensione - Uscita: 20 V Corrente - Uscita/Canale: 100 mA
Oscuramento: PWM Temperatura operativa: -40°C ~ 125°C (TA)
Evidenziare:

Driver LED a 12 canali

,

Circuito integrato automobilistico da 20 V

,

Chip del circuito integrato automobilistico di grado 1

NSL21912 Circuito Integrato 20V Driver LED Lineare High-Side per Automotive HTSSOP-24
Panoramica del Prodotto di NSL21912

L'NSL21912 è un driver LED high-side per automotive con un intervallo di tensione di alimentazione da 3,8V a 20V e una capacità di corrente di uscita di 100mA per canale. Il dispositivo supporta impostazioni di corrente globali a 2 bit e individuali a 6 bit, insieme a un flessibile dimming PWM a 12 bit.

Caratterizzato da un basso requisito di tensione di dropout (700mV Max.@50mA) e dal supporto per la condivisione termica automatica tramite resistori shunt VS, l'NSL21912 offre eccellenti prestazioni termiche.

Il dispositivo supporta più regolazioni con diagnostica di LED aperto, corto verso massa e corto circuito singolo LED. Integra un watchdog configurabile e una EEPROM programmabile, consentendo una configurazione flessibile della modalità fail-safe per diverse applicazioni quando la connessione MCU viene persa.

Specifiche Di NSL21912
  • Tipo: Lineare
  • Numero di Uscite: 12
  • Tensione - Alimentazione (Min): 3V
  • Interruttore/i Interno/i: Sì
  • Tensione - Alimentazione (Max): 20V
  • Tensione - Uscita: 20V
  • Corrente - Uscita / Canale: 100mA
  • Dimming: PWM
  • Temperatura Operativa: -40°C ~ 125°C (TA)
  • Tipo di Montaggio: Montaggio Superficiale
  • Package del Dispositivo Fornitore: 24-HTSSOP
Caratteristiche Principali Di NSL21912
  • Qualificato per Grado 1 Automotive: Tj da -40°C a 150°C
  • Intervallo di tensione di alimentazione 3,8V~20V
  • Sorgenti di corrente high-side a 12 canali
  • Capacità di corrente di uscita 100mA per canale
  • Dimming PWM indipendente a 12 bit
  • Bassa tensione di dropout 700mV max. a 50mA
  • Condivisione termica automatica tramite resistore shunt VS
  • Interfaccia di comunicazione basata su UART (fino a 2Mbps)
  • Soglia di rilevamento LED aperto e LED corto configurabile
  • Protezioni e diagnostica complete
Applicazioni Di NSL21912
  • Illuminazione posteriore per automotive
  • Illuminazione esterna per automotive
  • Applicazioni generali di illuminazione carrozzeria per automotive
