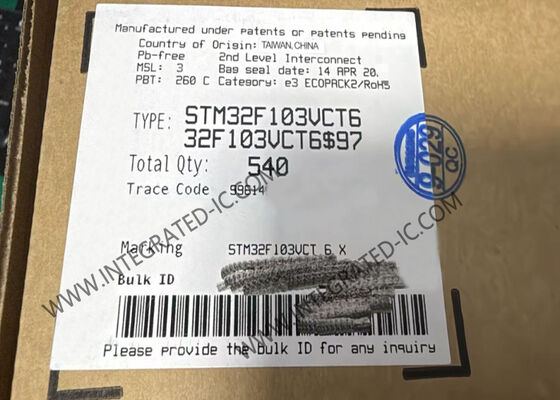

Microcontrollore STM32F103VCT6 a 32 bit con core ARM Cortex-M3 a 72MHz e memoria Flash da 256KB

STM32F103 è un microcontrollore ad alte prestazioni basato sul core RISC ARM® Cortex®-M3 a 32 bit, che opera a 72 MHz. Dispone di memoria embedded ad alta velocità (fino a 512 Kbyte di flash e fino a 64 Kbyte di SRAM) e si collega a una vasta gamma di I/O e periferiche migliorate tramite due bus APB.

STM32F103 dispone di tre ADC a 12 bit, quattro timer generici a 16 bit e due timer PWM, e fornisce anche interfacce di comunicazione standard e avanzate: fino a due I²C, tre SPI, due I²S, un SDIO, cinque USART, un USB e un CAN.

• Core: CPU ARM® Cortex®-M3 a 32 bit
• Frequenza massima di 72 MHz, prestazioni di 1.25 DMIPS/MHz (Dhrystone 2.1) con accesso alla memoria a stato di attesa 0
• Moltiplicazione a ciclo singolo e divisione hardware
• Memorie: da 256 a 512 Kbyte di memoria Flash, fino a 64 Kbyte di SRAM
• Controller di memoria statica flessibile con 4 Chip Select. Supporta memorie Compact Flash, SRAM, PSRAM, NOR e NAND
• Interfaccia parallela LCD, modalità 8080/6800
• Gestione clock, reset e alimentazione: alimentazione applicazione e I/O da 2.0 a 3.6 V
• POR, PDR e rilevatore di tensione programmabile (PVD)
• Oscillatore a cristallo da 4 a 16 MHz
• RC interno da 8 MHz calibrato in fabbrica
• RC interno da 40 kHz con calibrazione
• Oscillatore da 32 kHz per RTC con calibrazione
• Basso consumo: modalità Sleep, Stop e Standby
• Alimentazione VBAT per RTC e registri di backup
• 3 × convertitori A/D a 12 bit, 1 μs (fino a 21 canali)
• Intervallo di conversione: da 0 a 3.6 V
• Capacità di triple sample and hold
• Sensore di temperatura
• 2 × convertitori D/A a 12 bit
• DMA: controller DMA a 12 canali
• Periferiche supportate: timer, ADC, DAC, SDIO, I2S, SPI, I2C e USART
• Modalità di debug: interfacce Serial Wire Debug (SWD) e JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• Fino a 112 porte I/O veloci: 51/80/112 I/O, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti tolleranti a 5 V
• Fino a 11 timer
• Fino a quattro timer a 16 bit, ciascuno con fino a 4 ingressi IC/OC/PWM o contatori di impulsi e encoder quadratura (incrementali)
• 2 × timer PWM per controllo motore a 16 bit con generazione dead-time e arresto di emergenza
• 2 × timer watchdog (indipendente e a finestra)
• Timer SysTick: un contatore discendente a 24 bit
• 2 × timer base a 16 bit per pilotare il DAC
• Fino a 13 interfacce di comunicazione
• Fino a 2 × interfacce I2C (SMBus/PMBus)
• Fino a 5 USART (interfaccia ISO 7816, LIN, capacità IrDA, controllo modem)
• Fino a 3 SPI (18 Mbit/s), 2 con interfaccia I2S multiplexata
• Interfaccia CAN (2.0B Active)
• Interfaccia USB 2.0 full speed
• Interfaccia SDIO
