Controller host Universal Serial Bus 4 con chip a circuito integrato ASM4242
Panoramica del prodotto di ASM4242
ASM4242 è un controller host Universal Serial Bus 4 (USB4®) dotato di porte upstream con PCI Express 4.0 a 4 corsie e doppie porte sink DisplayPort a 4 corsie, insieme a porte rivolte verso downstream con doppie porte USB4.
Questo controller supporta il tunneling di protocolli multipli e la modalità alternativa USB 3.2 e DisplayPort, fornendo una larghezza di banda elevata fino a USB4 Gen 3x2 40 Gbps, USB 3.2 SuperSpeedPlus Gen 2x2 20 Gbps e DisplayPort HBR3 x4 fino a 32,4 Gbps. Conforme alla specifica USB4 Rev 1.0, allo standard VESA DisplayPort V1.4a, alla modalità alternativa VESA DisplayPort su standard USB Type-C V2.0 e alla specifica base PCI Express Rev 4.0 V1.0.
Caratteristiche principaliDiASM4242
- Collega PCI Express USP e due porte sink DisplayPort a due DFP USB4
- Router USB4 integrato con controller host estendibile, switch PCI Express e timer DisplayPort LTTPR/Non LTTPR
- Conforme alla revisione 1.2 della specifica eXtensible Host Controller Interface
- Supporta le interfacce GPIO, SPI e UART
- Bus master I2C per controller di alimentazione esterno
- Caricamento del firmware tramite ROM SPI esterna
- Oscillatore a cristallo esterno da 25 MHz
- Controller integrato dello spettro di diffusione
- Requisiti di alimentazione: alimentazione normale 3,3 V/1,8 V/1,1 V e alimentazione in standby 3,3 V/1,1 V
- Flip chip BGA da 11x11 mm² con array di sfere 23x23
Porta a monte PCI ExpressDiASM4242
- Quattro corsie di porta upstream PCIe Gen 4
- Larghezza di banda massima fino a 16 Gbps per corsia
- Supporto per la gestione dell'alimentazione del collegamento PCI Express
- Ingresso clock di riferimento differenziale da 100 MHz
- Modalità SRIS e supporto MSI/MSI-X
Porta sink DisplayPortDiASM4242
- Due porte sink DP con quattro corsie per porta
- Conformità DP V1.4a con supporto del livello HBR3
- Larghezza di banda massima fino a 8,1 Gbps per corsia
- Supporto hot-plug DP
Porta USB rivolta a valle
- Due DFP USB4 con tunneling di protocolli multipli
- Gestione dell'alimentazione del collegamento USB4/USB 3.2
- Compatibilità USB4 Thunderbolt 3
- Modalità alternativa DP e supporto della modalità USB 3.2 Gen 2x2
- Funzione USB 3.2 con ingressi multipli, protocollo BOT e UAS
- Retrocompatibile con la funzione e il dispositivo USB legacy
- Evento remoto/riattivazione e supporto hot plug
Conformità del settoreDiASM4242
- Specifiche USB4 versione 1.0
- Revisione specifica USB 3.2 1.0
- Specifiche del cavo e del connettore USB di tipo C versione 2.0
- Modalità alternativa VESA DisplayPort su USB Type-C Standard versione 2.0
- Versione standard VESA DisplayPort (DP) 1.4a
- Specifiche PCI Express Base Revisione 4.0 Versione 1.0
- Specifiche elettromeccaniche 2.0 della scheda PCI Express
- Specifiche elettromeccaniche 1.2 della scheda PCI Express Mini
- Revisione 1.2 delle specifiche dell'interfaccia di gestione dell'alimentazione del bus PCI
- Revisione 3.0 delle specifiche del bus locale PCI

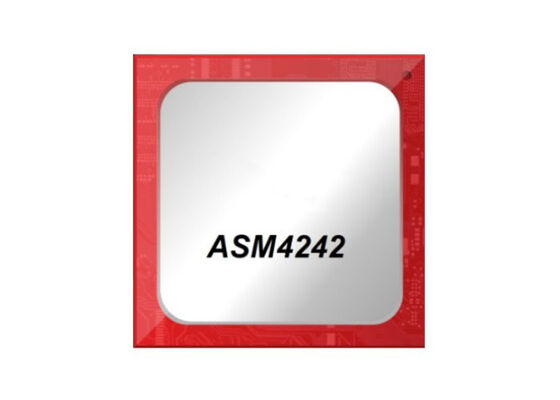

Immagine del prodottoDiASM4242
